| Tempat asal: | Cina |
| Nama merek: | Metalwork |
| Sertifikasi: | CE, ISO, CCC |
| Nomor model: | 3AV5-12 |
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | Negotiable |
| Kemasan rincian: | Paket kayu lapis |
| Waktu pengiriman: | 20 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 100 set per bulan |
| Model: | 3AV5-12 | Melebihi kapasitas: | 20, 25, 31,5, 40KA |
|---|---|---|---|
| Nilai Tegangan: | 12KV | Dinilai Saat Ini: | 630A, 1000A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Kehidupan Mekanis: | 20.000 kali | Tegangan motor: | DC/AC 110V 220V |
| Jenis: | dapat ditarik, stasioner, dipasang di samping | Jaminan: | 1 tahun |
| Cahaya Tinggi: | 3Phase Pemutus Sirkuit Vakum Dalam Ruangan,Pemutus Sirkuit Vakum AC 50HZ,Pemutus Sirkuit Vakum 12KV |
||

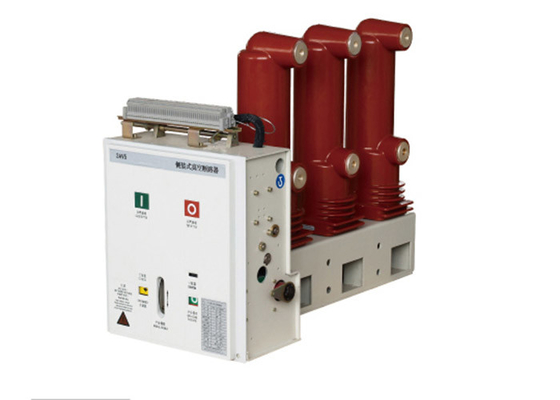

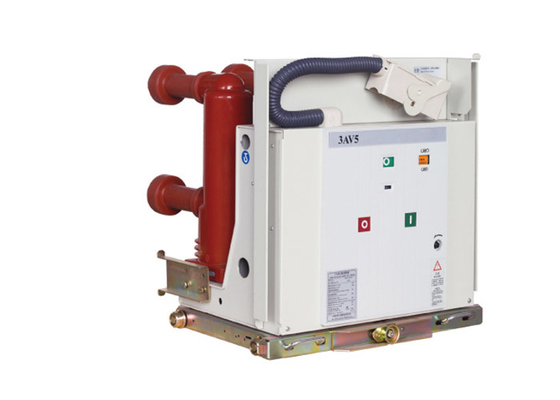

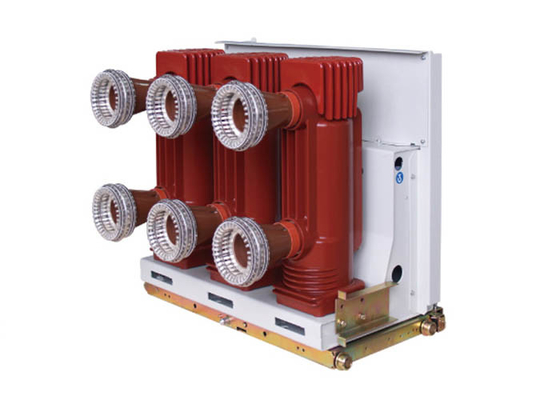

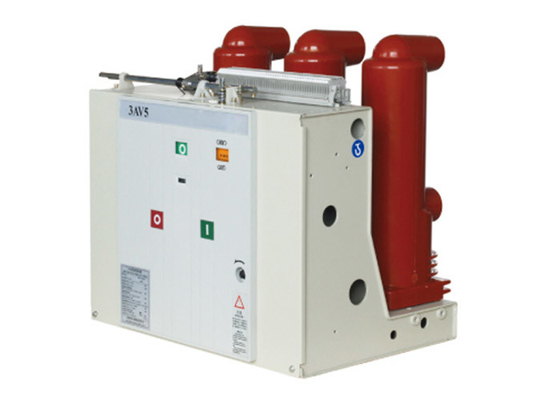

Seri pemutus sirkuit 3AV5 adalah switchgear tegangan tinggi dalam ruangan, cocok untuk tegangan pengenal 12 kV, sistem daya tiga fase frekuensi 50 Hz, sebagai peralatan perlindungan dan kontrol, dengan keandalan tinggi, pengoperasian mudah, perawatan sederhana, dan karakteristik lainnya.Pemutus sirkuit dapat digunakan untuk switchgear tipe menengah dan switchgear tetap serta transformasi bebas oli.Karena keunggulan khusus dari pemutus sirkuit vakum, ini sangat cocok untuk operasi yang sering membutuhkan arus pengenal, atau berkali-kali untuk memutus arus hubung singkat.Pemutus sirkuit vakum 3AV5 memiliki tiga mode pemasangan: tipe tetap, tipe ekstraksi, dan dipasang di samping.Untuk persyaratan khusus, silakan hubungi pabrikan.
Parameter teknik:
| Item | Satuan | Tanggal | |||
| Tegangan pengenal |
KV |
12 | |||
| Dinilai impuls menahan tegangan | 75 | ||||
| Nilai frekuensi daya jangka pendek menahan tegangan (1 mnt) | 42 | ||||
| Nilai frekuensi | Hz | 50~60 | |||
| Nilai arus pemutusan hubung singkat | KA | 20 | 25 | 31.5 | 40 |
| Dinilai saat ini | A |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Dinilai menahan arus waktu singkat | KA | 20 | 25 | 31.5 | 40 |
| Dinilai puncak arus yang dapat ditoleransi | 50 | 63 | 80 | 100 | |
| Nilai arus hubung singkat (nilai puncak) | 50 | 63 | 80 | 100 | |
| Frekuensi daya sirkuit sekunder menahan tegangan (1 menit) | V | 2000 | |||
| Urutan operasi terukur |
O－0,3S－CO－180S－CO O－180S－CO－180S－CO (pada 40KA) |
||||
|
Menilai arus putus bank kapasitansi tunggal / berurutan Atur arus putus
|
A | 630/400 (40KA 800/400) | |||
| Persentase aliran DC arus hubung singkat terukur | ≤35% | ||||
| Waktu pembukaan (tegangan pengenal) | MS | 20-50 | |||
| Waktu penutupan (tegangan pengenal) | MS | 30-70 | |||
| Kehidupan mekanis | waktu | 20000 | |||
| Waktu pemutusan arus hubung singkat terukur | waktu | 50 (40KA 30) | |||
| Keausan yang diperbolehkan mengakumulasi ketebalan kontak bergerak dan statis | mm | 3 | |||
| Nilai tegangan operasi penutupan | ay | AC110/220DC110/220 | |||
| Nilai tegangan operasi pembukaan | ay | AC110/220DC110/220 | |||
| Tegangan pengenal motor penyimpanan energi | ay | AC110/220DC110/220 | |||
| Nilai daya motor penyimpanan energi | w | 80 | |||
| Jarak buka kontak | mm | 11±1 | |||
| Pukulan kontak | mm | 3,5±1 | |||
| Hubungi waktu bouncing | MS | ≤2 (40KA ≤3) | |||
|
Pembukaan dan penutupan tiga fase heterogenitas |
MS | ≤2 | |||
| Kecepatan penutupan rata-rata *1 | MS | 0,9-1,3 | |||
| Kecepatan penutupan rata-rata*2 | MS | 0,4-0,8 | |||
| Resistansi sirkuit utama | μΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (di atas 2500A) |
|||
