| Tempat asal: | Cina |
| Nama merek: | Metalwork |
| Sertifikasi: | CE, ISO, CCC |
| Nomor model: | ZN28G-12 |
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | Negotiable |
| Kemasan rincian: | Paket kayu lapis |
| Waktu pengiriman: | 20 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 100 set per bulan |
| Model: | ZN28G-12 | Melebihi kapasitas: | 20, 25, 31,5, 40, 50KA |
|---|---|---|---|
| Nilai Tegangan: | 12KV | Dinilai Saat Ini: | 630A, 1250A,1600A, 2000A, 2500A, 3150A,4000A |
| Kehidupan Mekanis: | 10.000 kali | Tegangan motor: | DC/AC 110V 220V |
| mekanisme: | Pengisian Energi Pegas | Jaminan: | 1 tahun |
| Cahaya Tinggi: | Hingga 4000A Pemutus Sirkuit Vakum,Pemutus Sirkuit Vakum 50KA,Pemutus Sirkuit dengan kemampuan pecah tinggi |
||

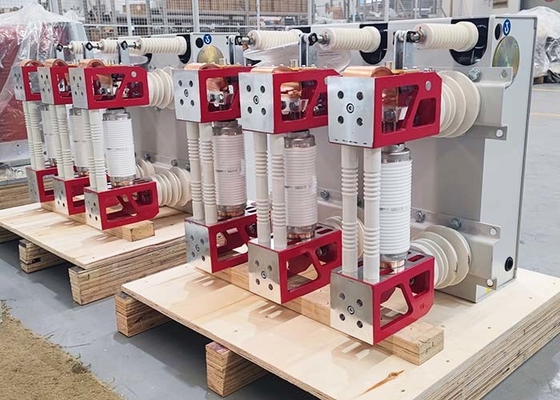

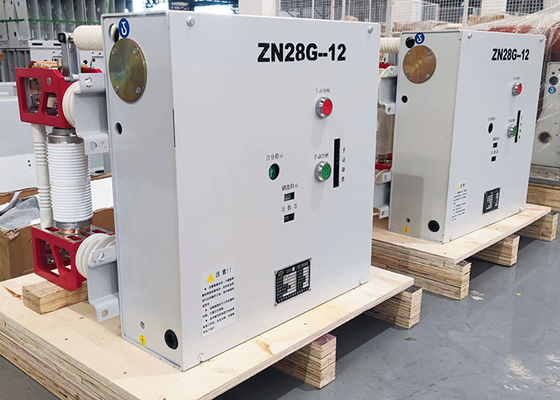

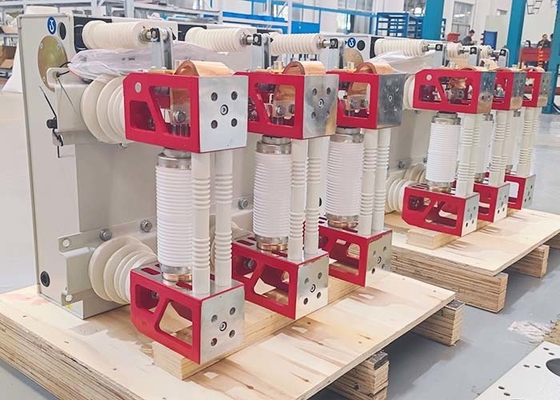

Pemutus sirkuit vakum tegangan tinggi AC dalam ruangan ZN28G-12 adalah peralatan switching dalam ruangan dengan AC 50HZ tiga fase dan tegangan pengenal 12KV.
Fitur pemutus sirkuit vakum 12KV:
1. Struktur sederhana, ukuran kecildan mekanisme operasinya adalah tipe penyimpanan energi pegas.
2. Dapat dioperasikan dengan daya AC atau catu daya DC.
3. Struktur lengkap berinsulasi majemuk, ukuran kecil, kebisingan rendah dan pemasangan mudah.
4. Pelat busur keramik dan kaca, dengan kinerja isolasi vakum tinggi dan desain khusus, kemampuan pecah tinggi, daya tahan lama dan tidak ada bahaya ledakan.
5. Sesuai dengan kebutuhan pelanggan yang berbeda, cocok untuk semua jenis switchgear.
Dimensi Pemasangan:
Pemasangan:
Parameter teknik:
| Item | Satuan | Tanggal | |||
| Tegangan pengenal |
KV |
12 | |||
| Dinilai impuls menahan tegangan | 75 | ||||
| Nilai frekuensi daya jangka pendek menahan tegangan (1 mnt) | 42 | ||||
| Nilai frekuensi | Hz | 50 | |||
| Nilai arus pemutusan hubung singkat | KA | 20 | 25 | 31.5 | 40 |
| Dinilai saat ini | A |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Dinilai menahan arus waktu singkat | KA | 20 | 25 | 31.5 | 40 |
| Dinilai puncak arus yang dapat ditoleransi | 50 | 63 | 80 | 100 | |
| Nilai arus hubung singkat (nilai puncak) | 50 | 63 | 80 | 100 | |
| Frekuensi daya sirkuit sekunder menahan tegangan (1 menit) | V | 2000 | |||
| Urutan operasi terukur |
O－0,3S－CO－180S－CO O－180S－CO－180S－CO (pada 40KA) |
||||
| Nilai durasi arus hubung singkat | S | 4 | |||
|
Menilai arus putus bank kapasitansi tunggal / berurutan Atur arus putus
|
A | 630/400 | |||
| Persentase aliran DC arus hubung singkat terukur | ≤35% | ||||
| Kecepatan penutupan rata-rata | MS | 0,6 ± 0,2 | |||
| Kecepatan pembukaan rata-rata | MS | 1,2±0,3 | |||
| Waktu pembukaan | MS | ≤60 | |||
| Waktu tutup | MS | ≤80 | |||
| Kehidupan mekanis | waktu | 10.000 | |||
| Waktu pemutusan arus hubung singkat terukur | waktu | 30 | |||
| Keausan yang diperbolehkan mengakumulasi ketebalan kontak bergerak dan statis | mm | 3 | |||
| Nilai tegangan operasi penutupan | ay | AC110/220DC110/220 | |||
| Nilai tegangan operasi pembukaan | ay | AC110/220DC110/220 | |||
| Tegangan pengenal motor penyimpanan energi | ay | AC110/220DC110/220 | |||
| Jarak buka kontak | mm | 11±1 | |||
| Pukulan kontak | mm | 4±1 | |||
| Hubungi waktu bouncing | MS | ≤2 | |||
|
Pembukaan dan penutupan tiga fase heterogenitas |
MS | ≤2 | |||
| Membuka amplitudo pantulan kontak | MS | ≤3 | |||
| Resistansi sirkuit utama | Ω | ≤40 (≤25 pada 40KA) | |||
