| Tempat asal: | Cina |
| Nama merek: | Metalwork |
| Sertifikasi: | CE, ISO, CCC |
| Nomor model: | CNC4-1060P |
| Kuantitas min Order: | 1 Set |
|---|---|
| Harga: | Negotiable |
| Kemasan rincian: | Peti tripleks/Triplex |
| Waktu pengiriman: | 40 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | set 100 per bulan |
| Gaya Transmisi: | Rak dan Perlengkapan | CNC sistem: | Shanghai Fangling |
|---|---|---|---|
| Gaya Motor: | Langkah Motor Single Drive | Mode Pemotongan: | Pemotongan plasma (dengan generator plasma) dan pemotongan api |
| Jumlah Pendukung Pipa: | 2 buah | Penyala Api Otomatis: | Opsional |
| Garansi: | 1 tahun | ||
| Cahaya Tinggi: | pipa mesin pemotong plasma,mesin pemotong tabung plasma |
||

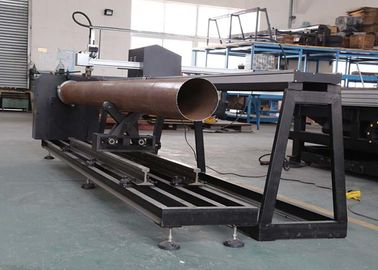

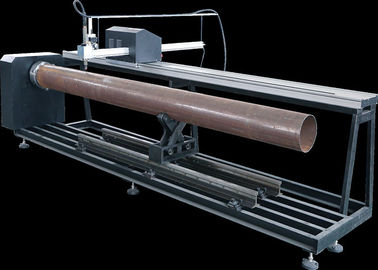

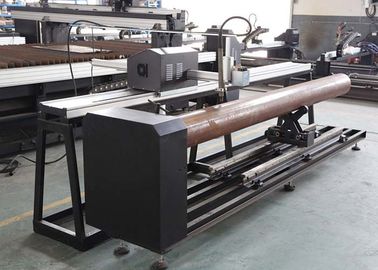

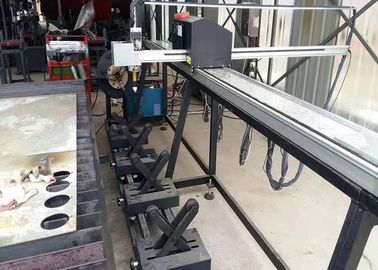

3 Axis CNC Perpotongan Mesin Pemotong Pipa Api Plasma dengan Program Teknis Kelas Atas
Instruksi:
1. Terutama berlaku untuk pemotongan termal bagian berpotongan dan bagian atas dari sistem pipa yang berbeda.
2. Bahan benda kerja: baja karbon rendah, (Perhatian: tabung tembaga-nikel dan pipa stainless steel harus menggunakan pemotongan plasma.
3. Dapat memotong baja biasa (api CNC / mesin pemotong plasma) dan mewujudkan api mutlak / pemotongan baja plasma. Mesin potong pipa CNC yang berpotongan dapat mewujudkan berbagai fungsi.
Parameter sumbu:
| Sumbu | Sumbu Tautan |
| Sumbu X | Bergulir Pipa |
| Sumbu Y | Sumbu horisontal |
| Sumbu Z | Sumbu Atas-Bawah |
Lingkungan kerja:
Suhu: -5 ~ 40 ℃;
Kelembaban: ≤90%;
Catu daya: 220V ± 10% 50Hz
Fitur produk:
1) Versi standar tidak hanya dapat memotong api dan memotong plasma, tetapi juga dapat memotong pipa dan pelat baja.
2) Dengan menggunakan teknologi penggerak langkah motor AC 3 fase tegangan tinggi, motor mendapatkan lebih banyak daya tetapi lebih sedikit noise.
3) Dapat membuat pemotongan lubang pipa yang menarik ke arah yang berbeda dan diameter yang berbeda.
4) Dapat memotong bagian miring pipa.
5) Dapat memotong cabang memotong ujung pipa untuk pipa utama.
6) Dapat memotong persegi dan lubang berlubang dan semua bentuk pada pipa.
7) Dapat memotong pipa.
8) Dapat memotong ujung bengkok ganda untuk menekuk pipa setelah pengelasan.
Mode transmisi dan pemotongan:
Transmisi baja pemotongan CNC: Struktur tipe Chuck
Mode pemotongan: Pemotongan Plasma
Mode THC: Gerakan Listrik
Bagian utama dari mesin:
| NAMA | KUANTITAS |
| Sistem pengaturan: | 1 set |
| Basis Chuck: | 1 potong |
| Tubuh pipa baja disesuaikan: | 2 set |
| Bagian kepala: | 1 set |
| Pangkal kepala: | 1 set |
| Bawah kepala: | 1 set |
| Jalur: | 6,5 m |
| Kontrol tinggi busur otomatis: | 1 set |
| Pengaturan pemeriksaan-tabrakan: | 1 set |
Persyaratan presisi utama:
Benda kerja harus sesuai dengan standar nasional. Presisi posisi panjang kerja: 0.2mm / 2000mm; Presisi posisi bar bus: ≤ ± 0,5mm; Toleransi ruang antara kepala pipa: ≤ ± 0,5 mm.
1) Gerakan gerak putar
Sistem Penggerak: Penggerak bantu dari gear box presisi dan gear.
Kecepatan putar: 0,1-25 r / mnt
Presisi Restorasi: ± 0.3mm
2) Pergerakan troli obor
Sistem Penggerak: Precision Gear Box (Domestik); Transmisi roda gigi dan trek.
Rute Efektif: Sama seperti L1
Ketepatan pemulihan: ± 0,2mm
Benda kerja:
Perangkat keamanan:
Perangkat anti-benturan dan sakelar batas.
Batasi perangkat yang mengunci sendiri dalam perangkat lunak.
Sakelar henti darurat di kotak kontrol.
Paket:
