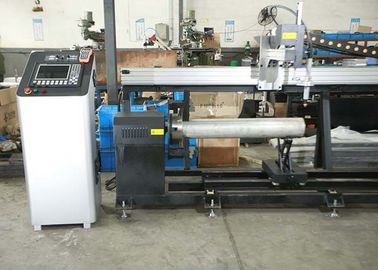

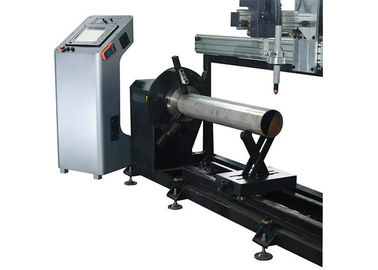

Tube Master 2 Axis CNC Plasma Mesin Pemotong Pipa Baja Ringan dengan Motor Panasonic

Tube Master 2 Axis CNC Plasma Mesin Pemotong Pipa Baja Ringan dengan Motor Panasonic

  • Tube Master 2 Axis CNC Plasma Mesin Pemotong Pipa Baja Ringan dengan Motor Panasonic
  • Tube Master 2 Axis CNC Plasma Mesin Pemotong Pipa Baja Ringan dengan Motor Panasonic
  • Tube Master 2 Axis CNC Plasma Mesin Pemotong Pipa Baja Ringan dengan Motor Panasonic
  • Tube Master 2 Axis CNC Plasma Mesin Pemotong Pipa Baja Ringan dengan Motor Panasonic
Tube Master 2 Axis CNC Plasma Mesin Pemotong Pipa Baja Ringan dengan Motor Panasonic
Detail produk:
Tempat asal: Cina
Nama merek: Metalwork
Sertifikasi: CE, ISO, CCC
Nomor model: CNC4-6P500
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 Set
Harga: Negotiable
Kemasan rincian: Peti tripleks/Triplex
Waktu pengiriman: 40 hari
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: set 100 per bulan
Kontak
Detil Deskripsi produk
Kabel Motor dan Servo: Kabel Servo Shield Jepang Panasonic Kapasitas Pemotongan Plasma: Pierce 22mm Baja Ringan
Cara mengemudi: Drive Tunggal Cutting Jenis: Plasma
Perangkat Lunak Pengendali: Pipa FLSK Garansi: 1 tahun
Cahaya Tinggi:

pipa mesin pemotong plasma

,

mesin pemotong tabung plasma

Tube Master 2 Axis CNC Plasma Mesin Pemotong Pipa Baja Ringan dengan Motor Panasonic

Rincian Produk:

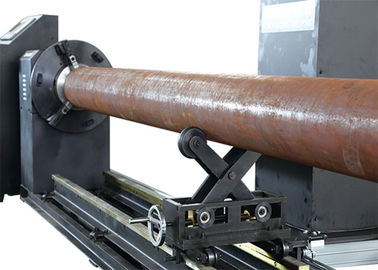

1) Ini digunakan desain gaya gantry, yang sejajar dengan pipa. Traktor dengan alat pengangkat dipasang pada balok gantry. Memperbaiki pipa dengan rahang chuck, dan dengan pendukung pipa bergerak dan disesuaikan yang di rel dan di bawah pipa.

2) Saat memotong, sistem kontrol CNC akan mengontrol gerakan traktor dan memutar pipa, untuk memotong pipa. Stabilitas kerja seluruh mesin dan dapat digunakan dalam jangka panjang. Pengoperasian yang mudah dan efisiensi tinggi.

3) Cocok bekerja untuk diameter 50-500mm tanpa memotong pipa bevel.

Data mesin:

Diameter pemotongan efektif:

50-500mm

Panjang pemotongan efektif:

6000mm

Berat maksimum pipa:

1000kg

Dinilai kecepatan putar:

0-15 rpm

Ovalitas pipa:

≤2%
Jumlah pipa stent: 4 set
Sudut bevel maksimum: Tidak ada fungsi bevel
Akurasi Bevel: Tidak ada fungsi bevel
Jarak Pengangkatan Obor (Z): ≤210mm

Presisi kerja:

± 0,2 mm / m

Pengaturan angkat dan turun:

Listrik meningkatkan dan remote control
(PLASMA THC akan mengontrol ketinggian obor saat memotong)

Meja potong:

Brace dan fixture pemotongan pipa

Penyelesaian keamanan:

Sakelar berhenti darurat

Daya input:

AC220V fase tunggal + 3 fase AC 380V

Komponen dan spesifikasi dasar:

Balok yang kuat dengan pembuangan panas, dengan las dan setelah proses penghilang stres. Itu memastikan balok kuat dan sulit distorsi.

1) panjang jalan sumbu X: 7000mm

2) sistem penggerak sumbu X: PINDAH PANJANG TORCH MENURUT ARAH PIPA (step motor dengan driver dan gear box)

3) diameter sumbu chuck Y: φ50-500mm

4) sistem penggerak sumbu Y: PIPE ROTATING AXIS (Jepang servo motor servo 750W digital Jepang dengan driver dan gear box)

5) Sistem penggerak sumbu Z: Mengangkat sumbu ke atas dan ke bawah

6) X dan Y sumbu gas dan kabel bergerak: Rantai kabel industri tugas berat

7) X axis rail: 24KG / m Definisi tinggi heavy duty rail

8) Kabinet kontrol, kabinet listrik, kabinet frekuensi tinggi: Dengan komponen OMRON, SIEMENS, konektor terminal kawat SCHNEIDER

Persyaratan kondisi situs dari mesin:

1. Persyaratan tegangan:

1) 3 × 400v ± 10% / 50Hz, 220v ± 10% / 50Hz
2) Stabilitas tegangan tiga fase kurang dari ± 5%

3) Ketidakseimbangan tegangan tiga fase kurang dari 2,5%

4) Disarankan menggunakan sumber tegangan-stabil.

Catatan: Grounding resistance ≤10.

2. Kompres persyaratan tekanan udara (Plasma cutting):

1) Persyaratan terbang gas: 0.9m3 / mnt

2) Tekanan gas: 8.3kg / cm2

3) Temperatur titik embun tidak melebihi 5 celcius: kandungan minyak ≤0.003 ppm partikel padat ≤0,01 mikron

4) Disarankan menggunakan kompresor udara bebas minyak, pengering beku dan ultra filter (sistem tidak dapat memiliki komponen karat).

3. Memotong pipa harus permukaan halus deviasi berbentuk oval berdiameter kurang dari 5mm. Mencapai standar ISO.

4. Suhu kerja: -10 ° C -45 ° C

Kelembaban: <90%, tanpa kondensasi

Sekitarnya: Ventilasi, tidak ada guncangan besar

Memotong sampel:
