Mesin Pemotong Plat Logam Efisiensi Tinggi CNC Plasma Ekonomis dengan Perangkat Lunak FastCAM
Perangkat lunak FastCAM:
1. Perangkat lunak FastCAM memiliki empat modul untuk pemotongan CNC.
Modul gambar FastCAM:
1) Gambar: mirip dengan CAD, untuk menggambar semua jenis bagian
2) Kompatibel dengan CAD dan Pengoptimal: untuk membaca dan mengoptimalkan file DXF/DWG dengan menghapus, mengompres, mengekstrak, meledak
3) Fungsi pemotongan: kompensasi Kerf, jembatan plasma, pemotongan garis umum, sudut, lapisan CAD, label kata
Modul bersarang otomatis FastNEST:
1) Penyusunan manual, mudah & nyaman digunakan
2) Bersarang otomatis dalam satu baris atau dalam matriks
3) Bersarang otomatis penuh
4) Nesting interaktif dengan auto dan manual nesting
5) Potongan umum & potong terus untuk mengurangi pra-tindik
6) Sarang sisa untuk sisa atau bagian yang tidak beraturan
Modul jalur otomatis FastPATH:
1) Pemrograman: jalur otomatis & manual termasuk penandaan, pengoptimal jalur, pemotongan multi-lapisan
2) Mendukung beberapa kontrol CNC, kode ESSI & EIA G / M
3) Mendukung Kerfs comp., Pre-pierce, stitch & tag cutting
Modul verifikasi FastPLOT:
1) Verifikasi NC: simulasi otomatis & manual, verifikasi dimensi dan kompensasi garitan
2) Penetapan biaya: penggunaan, panjang potongan, biaya penindikan & pemotongan
3) Transfer file NC ke file CAM/DXF/DWG
2. Dukungan FastCAM: Windows98/2000/NT/XP/vista.
3. FastCAM Multi-bahasa: Cina / Inggris / Jerman / Spanyol / Polandia / Korea / Ceko / Rusia dll.
Fungsi sistem pengontrol CNC:
1. Sistem menu Cina / Inggris penuh, sakelar satu tombol antara Cina dan Inggris;
2. 45 pustaka grafik umum (termasuk grafik kisi), Anda dapat memilih untuk mengatur ukuran petak dan ukuran lubang;
3. Mendukung kode EIA (kode G) dan FastCAM, FreeCAM, Wentai, PM2000 dan perangkat lunak bersarang lainnya;
4. Skala grafis, rotasi, pencerminan, susunan matriks, susunan staggered, susunan berulang;
5. Koreksi pelat baja grafis;
6. Sistem koordinat yang dapat disesuaikan, mendukung delapan kemungkinan koordinat dua dimensi;
7. Dapat menyesuaikan jenis semua port input dan output (biasanya terbuka atau biasanya tertutup) dan nomor;
8. Ini dapat secara otomatis mendiagnosis semua status IO dan status tombol sistem, yang nyaman untuk pemeriksaan dan pemecahan masalah.
9. Anda dapat mengimpor file ekspor satu per satu atau seluruhnya;
10. Pencadangan parameter dan peningkatan online;
11. Mendukung 4 mode gas oksigen, plasma, debu dan demonstrasi;
12. Semua jenis parameter pemrosesan lengkap, yang dapat memenuhi persyaratan proses yang berbeda;
13. Gas oksigen dan IO plasma dikontrol secara terpisah;
14. Umpan balik tekanan busur plasma, umpan balik pemosisian, sudut secara otomatis mematikan tegangan busur untuk menambah ketinggian untuk mencegah pistol;
15. Mendukung pemotongan tepi, pemotongan offset;
Persyaratan kondisi mesin:
|
Persyaratan tegangan:
|
(1) 3×380v±10%/50Hz,220v±10%/50Hz.
(2) Stabilitas tegangan tiga fasa kurang dari ±5%.
(3) Ketidakseimbangan tegangan tiga fasa kurang dari 2,5%.
(4) Disarankan menggunakan sumber tegangan stabil.
Catatan: Tahanan pentanahan ≤10. |
|
Persyaratan tekanan udara kompres (pemotongan plasma):
|
(1) Persyaratan gas terbang: 0,9m3 / mnt
(2) Tekanan gas: 8.3kg/cm2
(3) Suhu titik embun tidak melebihi 5 derajat Celcius:
kandungan minyak≤0,003ppm partikel padat≤0,01 mikron
(4) Disarankan menggunakan kompresor udara bebas oli, pengering beku, dan filter ultra (sistem tidak boleh memiliki komponen karat).
|
|
Suhu kerja:
|
-10°C -45°C
|
|
Kelembaban:
|
<90%, tidak ada kondensasi
|
|
Lingkungan:
|
Ventilasi, tidak ada guncangan besar
|
| Pemotongan pipa harus permukaan halus berbentuk deviasi kurang dari diameter 5mm.Mencapai standar ISO. |

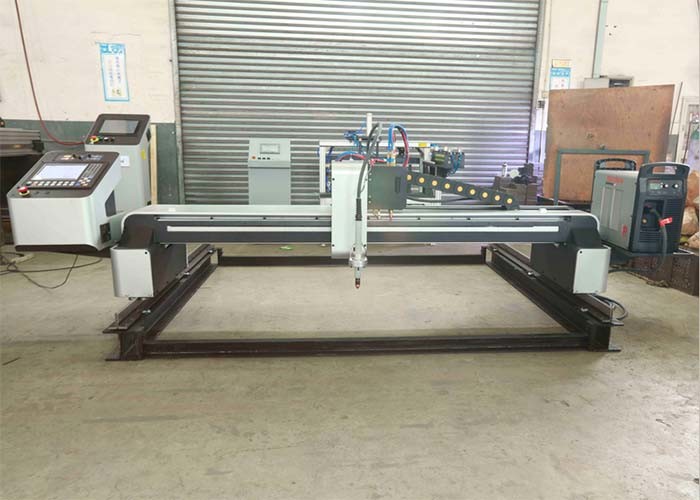

Detail mesin:
Sampel pemotongan:
