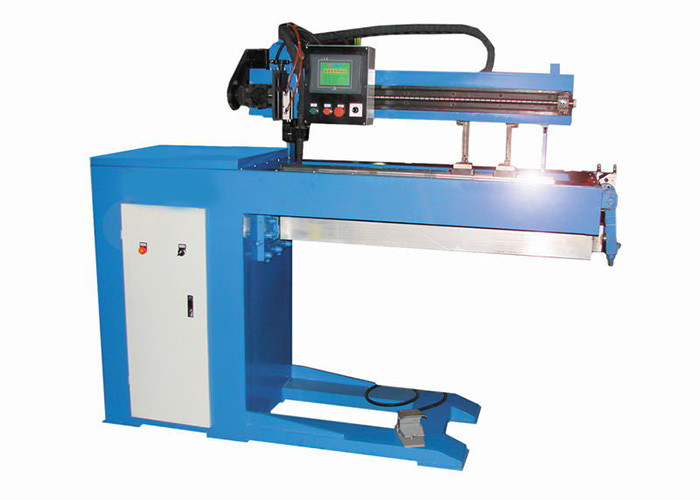

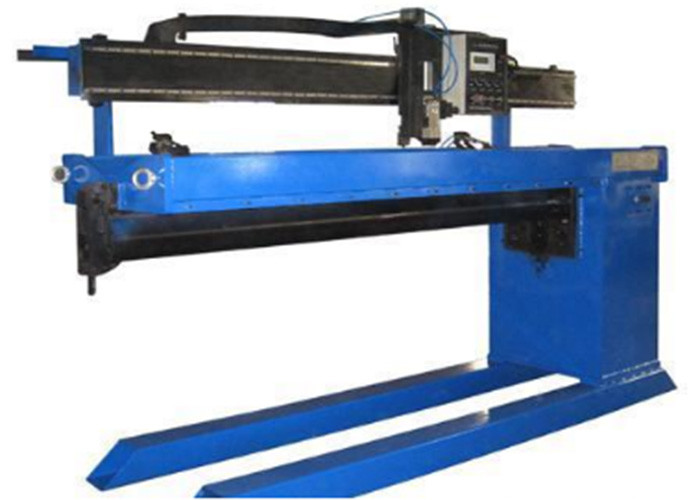

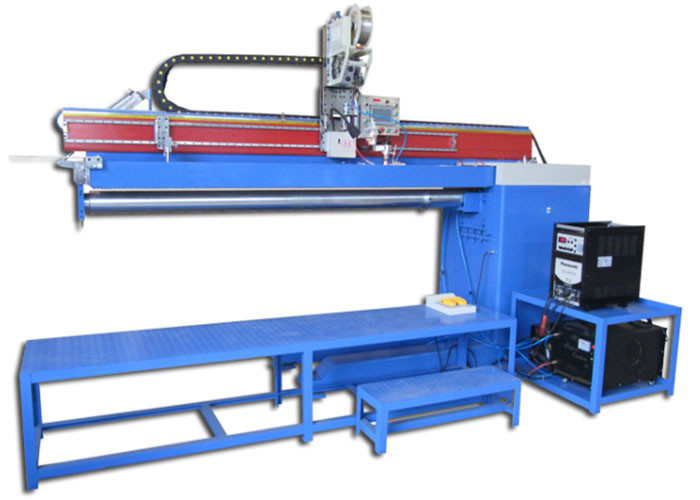

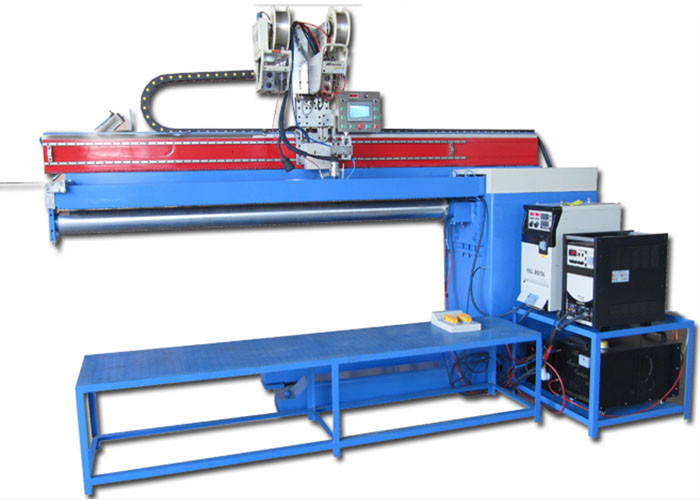

Terbaru Desain Otomatis Argon Arc Mesin Longitudinal Seam TIG untuk Stainless Steel
Komponen peralatan:
Perangkat penjepit kunci pneumatik, pangkalan, balok, mandrel, bantalan tembaga, perangkat pembuka pintu poros, lintasan traverse, pengontrol obor lintas kereta, tempat obor, dan sistem kontrol listrik.
Fitur utama:
Seri LSW mesin las jahitan longitudinal adalah peralatan standar perusahaan kami. Itu mengadopsi perangkat penjepit kunci untuk mendukung memegang dan efek pendinginan yang seragam dan stabil, yang menghilangkan panas berlebih melalui jahitan pengelasan, untuk mengurangi lengkungan dan distorsi benda kerja. Kami dapat mengelas pada satu sisi atau dua sisi dan memastikan kualitas pengelasan yang sempurna.
Penjepit seperti itu dipasang di bagian atas pangkal, simetris, membuat kantung udara mengembang. Perangkat tuas tekanan atas membawa tekanan pelat kunci sebanyak 30Kg / c㎡. Selain itu, jarak antara pelat kanan-kiri dapat disesuaikan sesuai dengan persyaratan jahitan untuk memenuhi lebar jahitan yang berbeda.
Mandrel dirancang sebagai diameter berbeda berdasarkan panjang jahitan yang berbeda untuk memastikan kekerasannya. Pad tembaga konduktif lebar tertentu dipasang di bagian atas mandrel. Kami dapat memproses soket yang terdeformasi negatif di sepanjang poros tengah bantalan tembaga. Banyak lubang mini di dalam, didistribusikan dengan jarak yang sama, untuk melindungi gas. Ketinggian vertikal mandrel dapat disesuaikan dengan sekrup untuk memenuhi persyaratan pengelasan yang berbeda.
Track, digerakkan oleh motor DC, menetap pada gerakan balok sebagai kecepatan konstan oleh pemandu liner Taiwan Hiwin & rak presisi, untuk memenuhi persyaratan pengelasan yang berbeda. Kami dapat mengontrol atau menyesuaikan langkah pengelasan melalui sakelar fotolistrik. Cross carriage di trek dapat disesuaikan di semua arah. Perangkat makan pneumatik secara otomatis pada panduan geser mampu mewujudkan pemberian makan / pembongkaran obor dengan segera.
Ini mengadopsi kontrol program PLC dengan antarmuka operasi manusia-mesin canggih, menyediakan fungsi yang stabil dan dapat diandalkan.
Konfigurasi terperinci:
Barang | Nama | Merek |
| 1 | PLC | China Xinjie |
| 2 | Layar sentuh | China Xinjie |
| 3 | Menyampaikan | Schneider |
| 4 | Tombol | Schneider |
| 5 | Kabel | Merek China Jiangnan atau Zhuying |
| 6 | Katup solenoid | Taiwan Airtac |
| 7 | Alihkan Daya | MW Taiwan |
| 8 | Panduan liner presisi | Taiwan HIWIN |
| 9 | Kerangka | Kerja logam |
| 10 | TIG Power YC-400TX | Panasonic Jepang |
Persyaratan benda kerja:
1. Bahan benda kerja: Q235 pelat baja atau plat stainless, dan baja galvanis.
2. Persyaratan pengelasan:
1) Untuk pengelasan pantat benda kerja silinder.
2) Jahitan las harus halus, rata dan tidak ada deformasi yang jelas. Pengelasan satu sisi sementara deformasi dua sisi. Ketertarikan yang sama di kedua jahitan pengelasan dan tubuh itu sendiri.
3) Mode pengelasan: pengelasan Argon-arc, pengelasan pelindung gas TIG atau CO2.
4) Metode pemberian makan & bongkar: Secara manual
Sampel benda kerja:
