Mesin Las Otomatis Besar Untuk Jalur Produksi Wire Mesh Terpadu Terpadu

Mesin Las Wire Mesh Otomatis Besar untuk Jalur Produksi Mesh Welded Terpadu

Fitur:

1) Memberi makan melalui kumparan kawat dan mengeluarkan melalui hopper kawat pakan.

2) Kawat pakan dilengkapi dengan hopper kawat untuk memastikan kecepatan pengosongan yang cepat dari kawat pakan.

3) Dilengkapi dengan motor servo Panasonic + peredam planet untuk memastikan stabilitas sistem dan ukuran standar produk. Ukuran layar input layar sentuh, dan dapat mengatur berbagai jarak kawat pakan pada layar yang sama, nyaman dan fleksibel. (fungsi pengelasan titik melompat dapat diatur sesuai dengan kebutuhan)

4) mode pemotongan jaringan, mengadopsi mesin pemotong jaringan otomatis kecepatan tinggi.

5) Helical gear reducer: untuk memastikan pengoperasian peralatan di bawah beban tinggi, K series helical gear reducer dengan gaya torsi besar diadopsi, dan pemasangan eksternal memastikan karakteristik perawatan yang mudah.

6) Motor utama dilengkapi dengan konverter frekuensi delta VE high-end + kartu PG, yang membuat waktu akselerasi dan perlambatan motor utama dari 0 hingga 1500r / menit 0,02 detik, dan dapat berjalan pada torsi 200% pada kecepatan nol, memastikan kemampuan respons yang cepat dari peralatan. (motor dengan Autonics encoder)

7) Jepang SMC silinder kontrol kelurusan kawat pakan kawat, pengosongan kawat pakan, tarik jaring kembali untuk mengangkat jaring, dan dilengkapi dengan pemisah minyak dan air SMC.

8) Operasi sederhana, semua parameter perangkat dapat diatur pada layar sentuh, dan mesin sakelar hanya memiliki satu tombol operasi otomatis. Ketika peralatan gagal, itu akan ditampilkan pada layar sentuh (HMI) untuk memudahkan pemeliharaan peralatan.

9) konfigurasi kualitas tinggi: jepang smc silinder, taiwan valen layar sentuh, motor servo panasonic, driver servo panasonic, panasonic plc, Jerman schneider kontaktor, delta inverter dan sebagainya.

Situasi kerja:

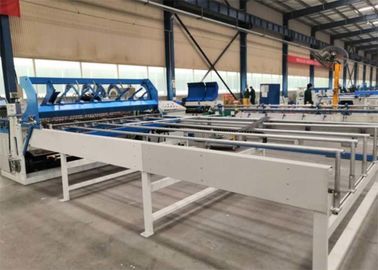

Tata ruang:

Seluruh baris terdiri dari perangkat berikut:
① kawat hasil ② kawat garis menekan rol ③ kawat garis lurus, welding mesin las utama ⑤ lintas kawat hopper ⑥ sistem menarik PLC ⑦ mesin pemotong jala ⑧ mesh menerima troli

Karakteristik rinci:

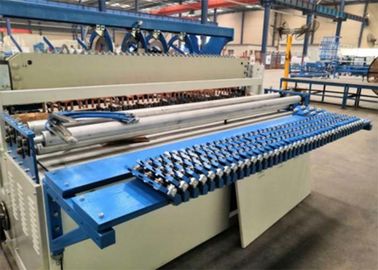

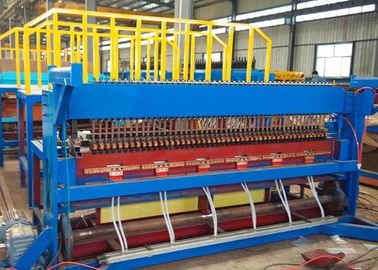

1. Mesin Las Utama

1) Untuk mesin kami ini, garis kawat makan dari koil secara otomatis, yang lebih nyaman dan menghemat pekerja quantiy.
2) Transomer adalah model baru kami dan dengan sistem pendingin air, yang membuat masa pakai lebih lama.
3) Tekanan pengelasan kami mengadopsi pegas mekanik, yang menghemat biaya dan biaya pemeliharaan lebih rendah dari model pneumatik lainnya.
4) Kawat silang disuplai dari pre-cut, yang mengadopsi step motor droven. Dan kawat salib akan jatuh satu per satu.
5) Setiap transformator dikendalikan oleh kontrol komputer mikro tunggal, pengelasan sen-kontrol satu kali tekanan, yang lebih cerdas. Kontroler akan terhubung dengan layar sentuh, dan kita dapat mengatur waktu pengelasan dan waktu pengelasan pada layar sentuh, yang sangat nyaman.
6) Perangkat pengujian lintas kawat dilengkapi. Jika kawat silang tidak dapat jatuh, mesin akan berhenti.

2. Imbalan Kabel

1) Sebelum kawat garis dimasukkan ke dalam mesin las, itu akan melalui jalur kawat tegak, yang akan membuat kawat garis lurus dan kualitas jala jadi baik.
2) pembayaran kawat kami dapat memuat maks 400KGS.

3. Sistem menarik Servo Motor PLC

1) sistem menarik plc kami mengadopsi motor servo dengan sistem 3.0KW daya besar, yang memastikan ukuran jala lebih akurat.
2) Troli penarik akan menarik jala yang dilas secara otomatis. Dan troli akan kembali ke titik semula secara otomatis, yang dapat menghemat waktu dan meningkatkan produksi.
3) Jarak antar kawat akan diatur pada layar sentuh, yang akan membuat pengoperasian lebih mudah. Dalam satu panel mesh, dapat memiliki jarak antar kawat yang berbeda.

4. Mesin pemotong jala yang tepat

1) Setelah jala ditarik keluar, mesin pemotong akan memotongnya sesuai panjang yang dibutuhkan secara otomatis.
2) Mesin pemotong kami ini adalah model yang berharga, yang membuat ukuran pemotongan lebih akurat dan kecepatan lebih cepat.

5. Sistem Kontrol

1) Mengadopsi PLC, sistem kontrol layar sentuh.
2) Untuk sistem kontrol kami, setiap struktur fungsi dilengkapi dengan perangkat pendeteksi kesalahan dan fungsi penghentian alarm otomatis.
3) Setiap parameter operasi akan ditetapkan pada layar sentuh, yang lebih nyaman.

4) Tentang pilihan merek sistem kontrol, setelah uji coba berkali-kali, kami memilih yang paling cocok untuk mesin kami. Merek-merek besar belum tentu yang terbaik, paling cocok.

Foto-foto benda kerja pengelasan:
