| Tempat asal: | Cina |
| Nama merek: | Metalwork |
| Sertifikasi: | CE, ISO, CCC |
| Nomor model: | CNC-3000 |
| Kuantitas min Order: | 1 Set |
|---|---|
| Harga: | Negotiable |
| Kemasan rincian: | 1 x 20 'GP |
| Waktu pengiriman: | 40 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | set 100 per bulan |
| CNC sistem: | Hypertherm, Fangling, dll. | Sumber plasma: | Hypertherm, Victor, dll. |
|---|---|---|---|
| Pengontrol tinggi: | Hongyuda, Hypertherm, dll. | Perangkat lunak bersarang: | FastCAM, InteGNPS, dll. |
| Modus memotong: | Plasma / Gas | Motor: | Panasonic |
| Peredam: | Shimpo, Neugart | ||
| Cahaya Tinggi: | cnc mesin pemotong logam,CNC mesin pemotong baja |
||

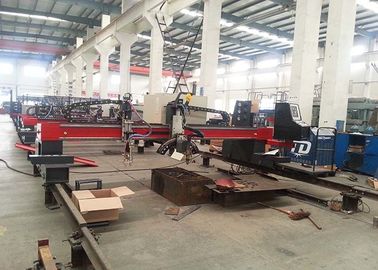

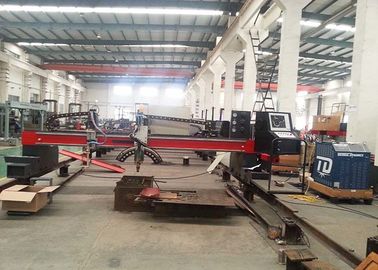

Mode Penggerak Sisi Ganda Panasonic CNC Plasma Gas Plate Cutter dengan Plasma Bevel Cutting
Mesin potong CNC rotasi beveling dirancang oleh perusahaan kami untuk memenuhi kebutuhan pengembangan pembangunan kapal. Rotary torch mengadopsi struktur rotasi plus defleksi, artinya, arah transversal memutar +45, arah longitudinal membelokkan +45. Senyawa rotasi dan derajat defleksi dapat mencapai kurva geometri yang tidak bergerak dan pemotongan bevel yang dapat diubah. Titik awal dari rotasi transversal dan defleksi memanjang adalah titik potong benda kerja . Struktur ini tidak hanya melindungi s dari intere kabel plasma dan trakea tetapi juga dapat tumpang tindih titik potong dan titik lendutan sehingga tidak mengarah pada defleksi derajat pemotongan. Sudah ada perataan awal dan perangkat anti-tabrakan di pangkalan obor pemotongan, dengan cara ini, obor pemotongan plasma bekerja lebih aman.
Fitur:
1. Kedua ujung penggerak dan balok silang mengadopsi struktur pengelasan balok kotak yang stresnya telah berkurang, ia memiliki struktur yang ringkas, ringan, kekakuan yang baik, deformasi kecil, dan penampilan artistik.
2. Mengemudi balok ujung longitudinal utama dan menggerakkan obor melintang mengadopsi driver servo dan motor Jepang Panasonic yang menggerakkan peredam SHIMPO Jepang melalui gearing rack-and-pinion.
3. Sisi balok ujung penggerak dilengkapi dengan roda pemandu horisontal yang dapat membuat rel penekan roda pemandu erat dengan menyesuaikan poros eksentriknya, oleh karena itu, stabilitas dan akurasi selama seluruh gerakan dapat terjamin.
4. Rel pemandu longitudinal dibuat oleh jalur berintensitas tinggi, semua permukaan kontak jalur memiliki permesinan presisi dan rak gerinda akurat dipasang di luar jalur pemandu.
5. Rel pemandu longitudinal dikencangkan dengan menekan papan penahan plat dan selongsong penghubung, yang dapat memastikan kelurusan memanjang dan paralelisme dari rel.
6. Penyala otomatis dan pengontrol ketinggian obor dapat dipilih sesuai dengan kebutuhan pelanggan, dengan operasi yang mudah.
T Parameter Teknis:
| Model | CNC3000 | CNC3500 | CNC4000 | CNC5000 | CNC6000 | CNC7000 | CNC8000 |
| Lebar Pemotongan efektif (mm) | 2200 | 2700 | 3200 | 4200 | 5200 | 6200 | 7200 |
| Lebar Track (mm) | 3000 | 3500 | 4000 | 5000 | 6000 | 7000 | 8000 |
| Panjang Pemotongan Efektif (m) | 2 m kurang dari panjang lintasan | ||||||
| Ketebalan pemotongan (mm) | Api: 5-120 (Maks 300mm) Plasma: 1-80 (tergantung pada kekuatan plasma). | ||||||
| Komponen dasar | |||||||
| Mode Pemotongan | Plasma dan Oksigen-bahan bakar / api | ||||||
| Mode Drive | Motor servo, sisi ganda | ||||||
| Memotong Nomor Obor | Kustomisasi | ||||||
| Mengemudi Motor | Panasonic / Yaskawa | ||||||
| Pengendali CNC | Micro EDGE Pro, EDGE Pro, KP, Burney, ESAB | ||||||

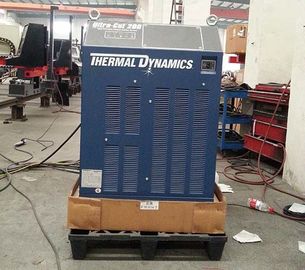

| Tersedia Daya Plasma | Hypertherm, Kjellberg, Thermal Dynamics, ESAB | ||||||
| Perangkat lunak pemrograman | Hypertherm ProNest, Hypertherm TurboNest, FASTCAM Professional | ||||||
| Tegangan listrik | 3 × 380V ± 10% 50Hz / sesuai dengan kondisi lokal pengguna | ||||||
| Bahasa operasi | Multi bahasa, Dasar: Bahasa Inggris | ||||||
Detail mesin:
 | Struktur tubuh mesin
3. Drive ganda mengadopsi struktur simetris. |
 | Transmisi1. Gerakan penggerak rak-gigi tanpa celah ikatan memastikan alat berat berjalan mulus dengan kecepatan tinggi;2. Gear box: SEW, kebisingan tinggi torsi output tinggi. |
 | Model Penggerak Motor servo AC Jepang atau motor Stepper Mengemudi Bi-side. Jepang peredam shimpo atau peredam planetary teknologi Jerman. |
 | Rel panduan Mode proses: Penggiling presisi tinggi; Akurasi rak memanjang: 7 kelas; Panjang unit: 1.0M atau 2.0M. |
 | Sistem CNC 1. Layar LCD 10.4 inch; Sistem Shanghai atau American Brand CNC adalah Optiona l |
