Rincian produk
Tempat asal: Cina
Nama merek: Metalwork
Sertifikasi: CE, ISO, CCC
Nomor model: HBT-series
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1 Set
Harga: negotiable
Kemasan rincian: Mainframe telanjang dalam wadah, kotak kontrol listrik di kotak plywooden
Waktu pengiriman: 30 hari
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: set 100 per bulan
Berat badan: |
100KG-50000KG |
penggunaan: |
Rotasi Horizontal untuk Pengelasan |
Diameter Meja: |
400-4000mm |
Tegangan: |
3 Ph, 380V, 50Hz |
warna: |
Biru, abu-abu atau disesuaikan |
Garansi: |
1 tahun |
Berat badan: |
100KG-50000KG |
penggunaan: |
Rotasi Horizontal untuk Pengelasan |
Diameter Meja: |
400-4000mm |
Tegangan: |
3 Ph, 380V, 50Hz |
warna: |
Biru, abu-abu atau disesuaikan |
Garansi: |
1 tahun |

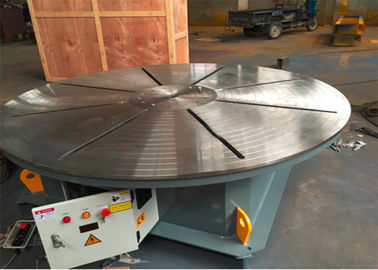

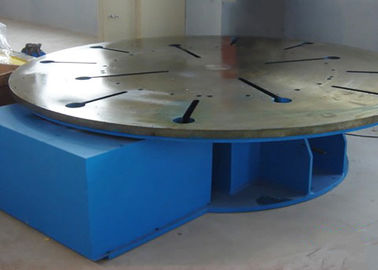

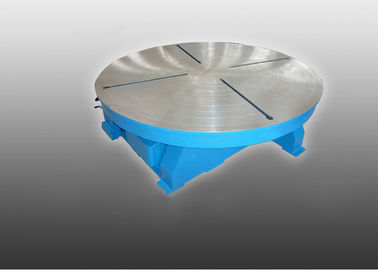

Meja Pengelasan Rotasi HBT Horizontal
Kami memiliki banyak jenis turntable, misalnya. Hb01, HB03, HB10 dan seterusnya. Juga kita dapat merancang mesin sesuai dengan benda kerja pelanggan. Anda dapat memutuskan kecepatan belokan.
Fitur:
1. Menggunakan bersama-sama dengan lengan robot las otomatis.
2. Tegangan lain seperti 220V / 380V 50Hz semuanya tersedia.
3. Rotasi kecepatan 0,05 ~ 05. rpm dalam pembacaan digital pada kotak listrik.
4. Welding Turn Table dapat berputar 360 ° dengan kontrol VFD, operasi pada kotak kontrol tangan.
5. Ukuran tabel 2000 mm dengan lubang khusus di pusat meja yang diminta oleh pelanggan.
6. Terkendali adalah kotak remote-control, saklar kaki opsional atau sudut kemiringan jika Anda mau.
7. Dengan baut bentuk M24 T, Anda dapat memperbaiki benda kerja Anda di atas meja untuk rotasi dan pengelasan.
Parameter teknik:
| Model | HBT1 | HBT6 | HBT12 | HBT20 | HBT30 | HBT50 | HBT80 | HBT100 | HBT150 | HBT200 | HBT300 | HBT500 | |
| Nilai pemuatan kg | 100 | 600 | 1200 | 2000 | 3000 | 5000 | 8000 | 10.000 | 15000 | 20000 | 30000 | 50000 | |
| Putaran kecepatan putar | 0,1-1 | 0,1-1,1 | 0,1-1 | 0,09-0,9 | 0,08-0,8 | 0,07-0,7 | 0,06-0,6 | 0,06-0,6 | 0,05-0,5 | 0,05-0,5 | 0,04-0,4 | 0,04-0,4 | |
| Tilt rpm kecepatan | 2 | 0,8 | 0,5 | 0,4 | 0,3 | 0,2 | 0,14 | 0,14 | 0,14 | 0,14 | 0,10 | 0,10 | |
| Meja kerja dia. mm | φ400 | φ800 | φ1000 | φ1200 | φ1400 | φ1600 | φ2000 | φ2000 | φ2200 | φ2500 | φ3000 | φ4000 | |
Max.eccentricity jarak mm | 100 | 150 | 200 | 250 | 250 | 250 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Jarak pusat gravitasi max mm | 150 | 250 | 250 | 300 | 400 | 400 | 400 | 400 | 500 | 630 | 630 | 800 | |
| Daya motor putar kW | 0,06 | 0,37 | 0,75 | 1.1 | 1.5 | 1.5 | 2.2 | 3 | 3 | 4 | 4 | 5,5 | |
| Memiringkan daya motor kW | 0,18 | 0,55 | 1.1 | 1.5 | 2.2 | 3 | 4 | 4 | 5,5 | 7,5 | 7,5 | 11 | |
| Berputar dia. Pada 90 ° mm | ≤600 | ≤1500 | ≤1500 | ≤2000 | ≤2300 | ≤2800 | ≤3200 | ≤3200 | ≤3400 | ≤3400 | ≤4200 | ≤5700 | |
| Dimensi | L mm | 740 | 1300 | 1500 | 1700 | 2046 | 2400 | 2900 | 2900 | 3525 | 3675 | 4200 | 5600 |
| H mm | 420 | 900 | 1000 | 1200 | 1400 | 1860 | 1970 | 1970 | 2252 | 2270 | 2700 | 3600 | |
| B mm | 527 | 1000 | 1200 | 1200 | 1680 | 1730 | 2260 | 2260 | 2270 | 2750 | 3300 | 4400 | |
| Berat peralatan kg | 70 | 700 | 1000 | 2000 | 3350 | 4300 | 8000 | 8200 | 14000 | 17000 | 20000 | 27000 | |
| Kecepatan menyesuaikan cara | Kecepatan Revote adalah PKS (COMMON BREAK MOTOR) | ||||||||||||
| Memiringkan kecepatan tetap (Motor rem biasa) | |||||||||||||
Aplikasi:
1. Pembuluh tekanan
2. Industri manufaktur pipa
3. Fabrikasi daya angin
4. Pembentukan tangki penyimpanan bahan kimia & bahan bakar
5. Pekerjaan silinder yang berat
