Rincian produk
Tempat asal: Cina
Nama merek: Metalwork
Sertifikasi: CE, ISO, CCC
Nomor model: Disesuaikan
Syarat Pembayaran & Pengiriman
Kuantitas min Order: Bagian 1
Harga: negotiable
Kemasan rincian: kantong plastik, karton dan kotak kayu paket disesuaikan tersedia
Waktu pengiriman: 10 hari
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 1000 Potongan/buah per minggu
Aplikasi: |
Power, untuk koneksi listrik |
Bahan: |
ed tembaga |
Menggambar: |
Dapat diterima |
laminasi: |
Menurut kebutuhan pelanggan |
Tipe: |
Sambungan ekspansi tembaga |
Plating: |
telanjang atau kaleng |
Aplikasi: |
Power, untuk koneksi listrik |
Bahan: |
ed tembaga |
Menggambar: |
Dapat diterima |
laminasi: |
Menurut kebutuhan pelanggan |
Tipe: |
Sambungan ekspansi tembaga |
Plating: |
telanjang atau kaleng |

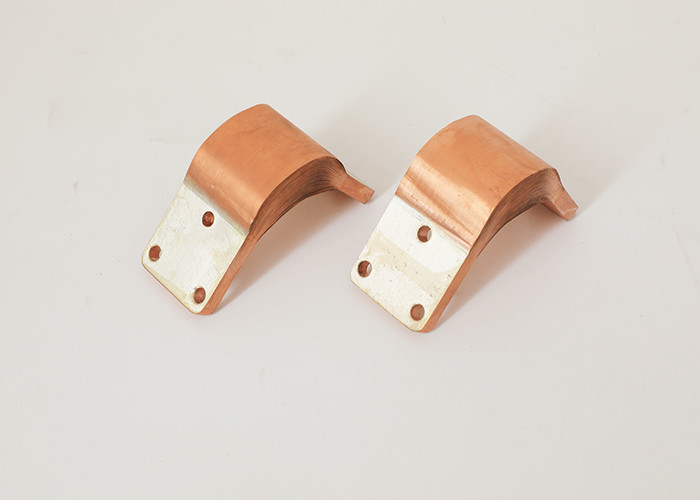

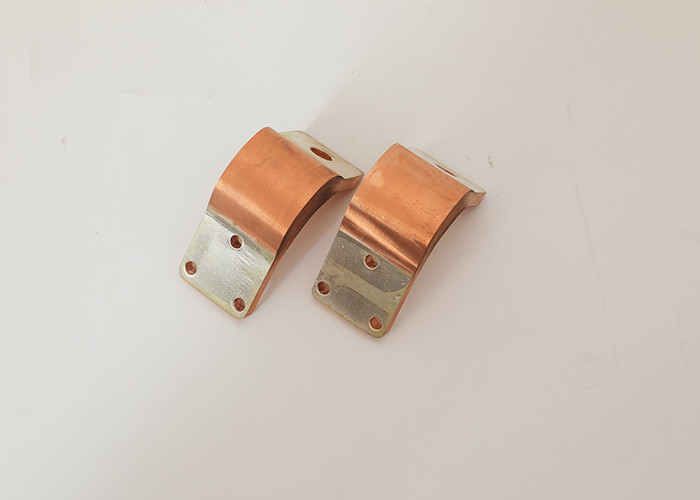

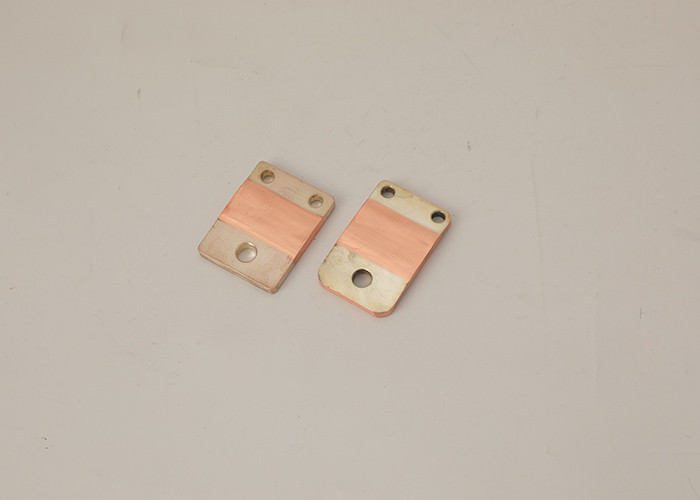

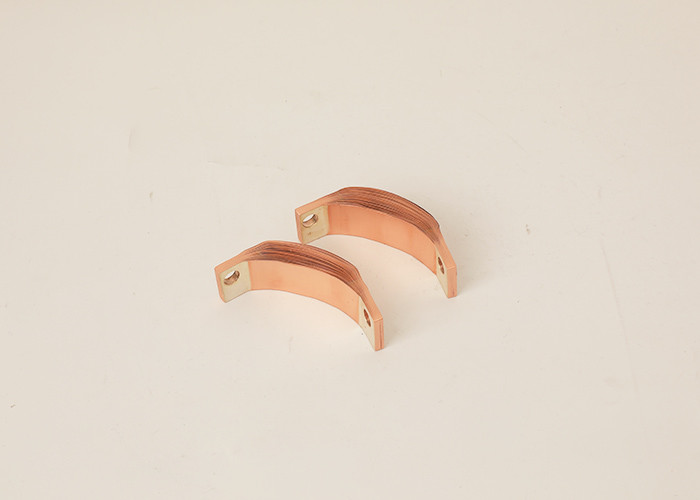

Konektor berlapis tembaga fleksibel
Kami memproduksi berbagai konektor laminasi sesuai dengan gambar dan spesifikasi pelanggan. Bagian diproduksi dengan kualitas tinggi dengan bahan yang disetujui dan proses yang sesuai: pengelasan pers / difusi; solder / mematri; menarik.
Strip tembaga:
Ø Kemurnian tembaga: ≥99,9%.
Ø Ketebalan: 0,05 mm - 0,3 mm.
Ø Perawatan permukaan: tidak dilapisi, berlapis perak atau dilapisi timah.
Metode pengelasan:
Konektor lunak pengelasan tekanan
■ Pengelasan tekanan adalah untuk menekan laminasi foil tembaga bersama-sama, menggunakan pengelasan difusi molekuler, dan membentuk dengan pemanasan tinggi dan pengelasan tekanan.
■ Foil tembaga: tebal 0,03mm hingga 0,3mm.
■ Permukaan kontak dapat dibuat timah atau berlapis perak sesuai dengan kebutuhan pengguna.
Konektor lunak brazed
■ Brazing adalah untuk menekan laminasi foil tembaga bersama-sama, menggunakan solder mematri berbasis perak, dan pengelasan butt dengan blok tembaga datar.
■ Foil tembaga: tebal 0,03mm hingga 0,3mm.
■ Permukaan kontak dapat dibuat timah atau berlapis perak sesuai dengan kebutuhan pengguna.
Data teknis:
Ø Beberapa contoh ditunjukkan pada tabel di bawah ini, tetapi sebagian besar produk kami adalah suku cadang yang disesuaikan (dibuat sesuai dengan gambar pelanggan).
Ø Daya dukung arus yang diizinkan dalam tabel hanya untuk referensi, karena nilai aktual terkait dengan kondisi aplikasi aktual.
| Tembaga ED | Bagian | SEBUAH | B | S | L. | H | Diameter lubang | Pengeboran akhir | Kapasitas saat ini |
PWR | 200 | 50 | 40 | 5 | 180 | 40 | 13 | W1 | 600 |
PWR | 200 | 50 | 40 | 5 | 230 | 40 | 13 | W1 | 800 |
PWR | 320 | 50 | 40 | 8 | 230 | 43 | 13 | W1 | 800 |
PWR | 400 | 50 | 40 | 10 | 230 | 45 | 13 | W1 | 900 |
PWR | 250 | 60 | 50 | 5 | 250 | 45 | 13 | W1 | 700 |
PWR | 400 | 60 | 50 | 8 | 250 | 48 | 13 | W1 | 950 |
PWR | 500 | 60 | 50 | 10 | 250 | 50 | 13 | W1 | 1100 |
PWR | 480 | 90 | 60 | 8 | 300 | 70 | 13 | W2 | 1100 |
PWR | 600 | 90 | 60 | 10 | 300 | 70 | 13 | W2 | 1200 |
PWR | 640 | 90 | 60 | 8 | 300 | 70 | 13 | W4 | 1350 |
PWR | 800 | 90 | 60 | 10 | 300 | 70 | 13 | W4 | 1500 |
PWR | 960 | 90 | 60 | 12 | 300 | 70 | 13 | W4 | 1700 |
PWR | 800 | 110 | 100 | 8 | 300 | 80 | 13 | W5 | 1550 |
| PWR 1000/350/100 | 1000 | 110 | 100 | 10 | 350 | 80 | 13 | W5 | 1800 |
| PWR 1200/350/100 | 1200 | 110 | 100 | 12 | 350 | 80 | 13 | W5 | 1900 |
| PWR 1200/400/120 | 1200 | 130 | 120 | 10 | 400 | 80 | 13 | W7 | 2000 |
| PWR 1440/400/120 | 1440 | 130 | 120 | 12 | 400 | 80 | 13 | W7 | 2200 |
Komentar: dimensi yang tidak ditampilkan dalam tabel data akan dibuat sesuai dengan kebutuhan pelanggan.
Pengeboran standar:
