| Tempat asal: | Cina |
| Nama merek: | Metalwork |
| Sertifikasi: | CE, ISO, CCC |
| Nomor model: | VS1-12KV |
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | Negotiable |
| Kemasan rincian: | Paket kayu lapis |
| Waktu pengiriman: | 20 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 100 set per bulan |
| Model: | VS1-12KV/1250-31.5 | Melebihi kapasitas: | 31,5KA |
|---|---|---|---|
| Nilai Tegangan: | 12KV | Dinilai Saat Ini: | 1250A |
| Kehidupan Mekanis: | 10.000 kali | Tegangan motor: | DC/AC 110V 220V |
| mekanisme: | Pengisian Energi Pegas | Jaminan: | 1 tahun |
| Cahaya Tinggi: | Pemutus Sirkuit Vakum Dalam Ruangan yang Dapat Ditarik,Pemutus Sirkuit Vakum Dalam Ruangan 1250A,Pemutus Sirkuit Vakum Dalam Ruangan Untuk Switchgear |
||
Aplikasi:
Untuk perusahaan industri dan pertambangan, pembangkit listrik, gardu induk dan sistem transmisi dan distribusi lainnya untuk kontrol dan perlindungan fasilitas listrik, dan cocok untuk tempat operasi yang sering.

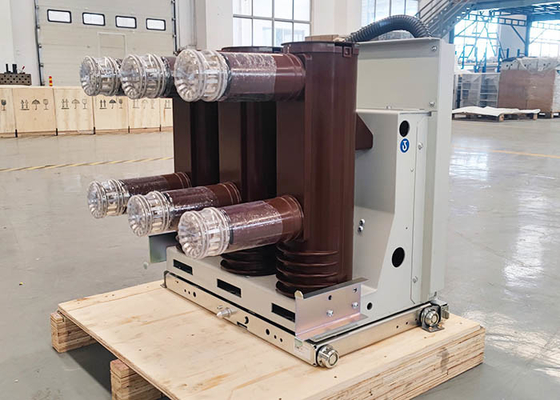

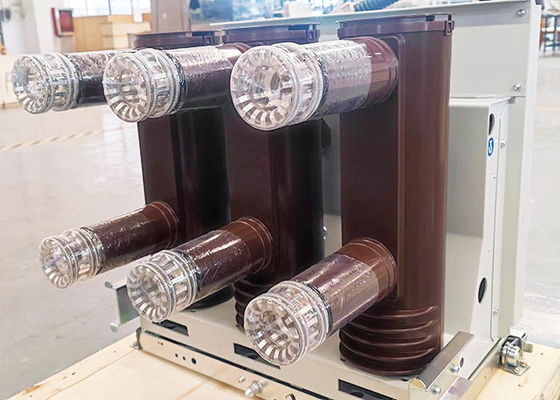

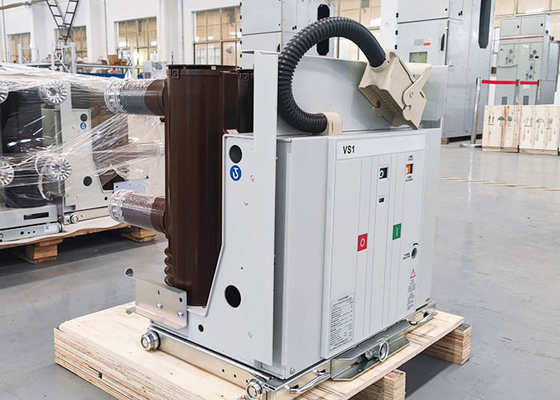

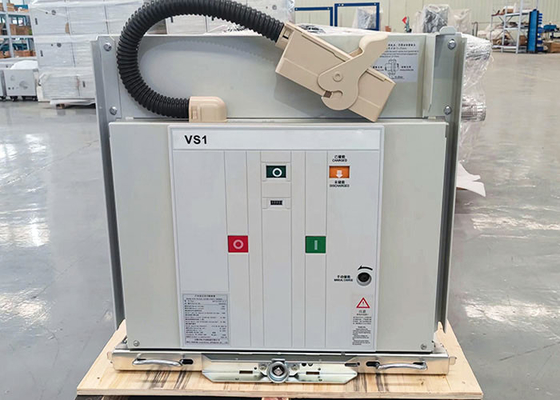

Deskripsi VS1-12KV pemutus sirkuit vakum tegangan tinggi dalam ruangan:
VS1-12KV Pemutus sirkuit vakum tegangan tinggi AC model dalam ruangan adalah jenis switchgear tegangan tinggi holistik dan tersegel sepenuhnya, memiliki dimensi yang ringkas dan volume kecil.VCB berlaku untuk sistem tenaga tegangan pengenal 7.2~12KV, tiga fase dan AC 50/60Hz.Hal ini berlaku pada saat-saat dengan operasi yang sering, bertindak untuk melindungi dan mengontrol saluran dan peralatan listrik.Produk sesuai dengan GB1984-2003, IEC56, , JB3855-1996 dan DL/T403-1999 dan lulus uji tipe.
Teknologi & Detail:
Parameter teknik:
| Item | Satuan | Tanggal | |||
| Tegangan pengenal |
KV |
12 | |||
| Dinilai impuls menahan tegangan | 75 | ||||
| Nilai frekuensi daya jangka pendek menahan tegangan (1 mnt) | 42 | ||||
| Nilai frekuensi | Hz | 50 | |||
| Nilai arus pemutusan hubung singkat | KA | 20 | 25 | 31.5 | 40 |
| Dinilai saat ini | A |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| Dinilai menahan arus waktu singkat | KA | 20 | 25 | 31.5 | 40 |
| Dinilai puncak arus yang dapat ditoleransi | 50 | 63 | 80 | 100 | |
| Nilai arus hubung singkat (nilai puncak) | 50 | 63 | 80 | 100 | |
| Frekuensi daya sirkuit sekunder menahan tegangan (1 menit) | V | 2000 | |||
| Urutan operasi terukur | O－0,3S－CO 180S－CO | ||||
| Nilai durasi arus hubung singkat | S | 4 | |||
|
Menilai arus putus bank kapasitansi tunggal / berurutan Atur arus putus |
A | 630/400 (40KA adalah 800/400) | |||
| Rated kapasitor bank Inrush membuat arus | KA | 12,5 (Frekuensi≤1000Hz) | |||
| Waktu pembukaan (tegangan pengenal) | MS | 20～50 | |||
| Waktu penutupan (tegangan pengenal) | MS | 35～70 | |||
| Kehidupan mekanis | waktu | 10.000 | |||
| Waktu pemutusan arus hubung singkat terukur | waktu | 50 (40KA adalah 30) | |||
| Keausan yang diperbolehkan mengakumulasi ketebalan kontak bergerak dan statis | mm | 3 | |||
| Nilai tegangan operasi penutupan | ay | AC110/220DC110/220 | |||
| Nilai tegangan operasi pembukaan | ay | AC110/220DC110/220 | |||
| Tegangan pengenal motor penyimpanan energi | ay | AC110/220DC110/220 | |||
| Nilai daya motor penyimpanan energi | w | 70 | |||
| Waktu penyimpanan energi | S | ≤15S | |||
| Jarak buka kontak | mm | 11±1 | |||
| Pukulan kontak | mm | 3,5±1 | |||
| Hubungi waktu bouncing | MS | ≤2 (40KA≤3) | |||
|
Pembukaan dan penutupan tiga fase heterogenitas |
MS | ≤2 | |||
| Kecepatan pembukaan rata-rata (depan 8mm) | MS | 0,9～1,3 | |||
| Kecepatan penutupan rata-rata | MS | 0,5～0,8 (40KA adalah 0,5～0,9) | |||
| Membuka amplitudo pantulan kontak | MS | ≤3 | |||
| Resistansi sirkuit utama | Ω |
≤50(630A) ≤45(1250A) ≤35(1600～2000A) ≤25(di atas 2500A) |
|||
| Menutup tekanan kontak | N | 2400±200 (25KA) | |||
| 3100±248 (31,5KA) 4250±250 (40KA) | |||||
