| Tempat asal: | Cina |
| Nama merek: | Metalwork |
| Sertifikasi: | CE, ISO, CCC |
| Nomor model: | VS1-12(ZN63A) |
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | Negotiable |
| Kemasan rincian: | Paket kayu lapis |
| Waktu pengiriman: | 20 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 100 set per bulan |
| Model: | VS1 (ZN63A)-12KV | Melebihi kapasitas: | 20, 25, 31,5, 40KA |
|---|---|---|---|
| Nilai Tegangan: | 12KV | Dinilai Saat Ini: | 630A, 1250A,1600A, 2500A, 3150A, 4000A |
| Kehidupan Mekanis: | 10.000 kali | Tegangan motor: | DC/AC 110V 220V |
| Jenis: | Kekosongan | Jaminan: | 1 tahun |
| Cahaya Tinggi: | Pemutus Sirkuit Vakum ISO Tiga Fase,Pemutus Sirkuit Vakum Listrik 630A,Pemutus Sirkuit Vakum Listrik 50hz |
||

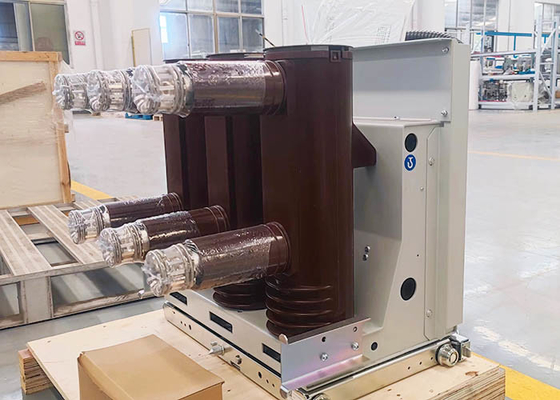

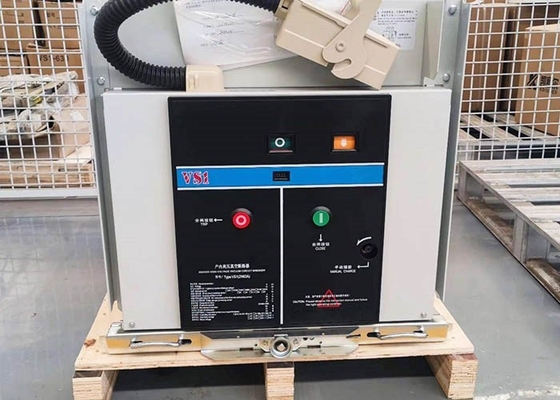

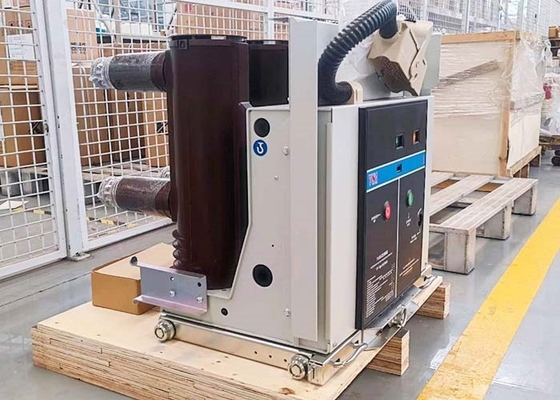

VS1-12 (ZN63A) pemutus sirkuit vakum tegangan tinggi dalam ruangan mengadopsi bentuk isolasi tertutup dan memasang lipatan di dalam dan luar pada silinder isolasi utama.Jarak creep komparatifnya mencapai standar DL.Karakter pemutus sirkuit yang sangat baik adalah sebagai berikut: ukuran kecil, insulasi yang andal, tidak ada polusi, anti-ledakan, kinerja stabil, parameter teknis yang tepat, siklus perawatan yang lama, dan sebagainya.
VS1-12 (ZN63A) pemutus sirkuit vakum tegangan tinggi dalam ruangan adalah pemutus sirkuit tipe tetap yang dikembangkan dan dirancang berdasarkan tipe kereta tangan VS1.Itu dapat cocok dengan kabinet seperti XGN2, GG1A dan GGX2 dan mengganti pemutus lama yang didiskualifikasi (mis. Pemutus sirkuit oli).Pemutus sirkuit memiliki banyak kelebihan, seperti sedikit perubahan, investasi rendah, pemasangan mudah, dan hemat waktu.
Parameter teknik:
| Item | Satuan | Tanggal | |||
| Tegangan pengenal |
KV | 12 | |||
| Dinilai impuls menahan tegangan | 75 | ||||
| Nilai frekuensi daya jangka pendek menahan tegangan (1 mnt) | 42 | ||||
| Nilai frekuensi | Hz | 50 | |||
| Nilai arus pemutusan hubung singkat | KA | 20 | 25 | 31.5 | 40 |
| Dinilai saat ini | A | 630 1250 | 630 1250 | 1250 1600 2000 2500 | 1600 2000 2500 3150 4000 |
| Dinilai menahan arus waktu singkat | KA | 20 | 25 | 31.5 | 40 |
| Dinilai puncak arus yang dapat ditoleransi | 50 | 63 | 80 | 100 | |
| Nilai arus hubung singkat (nilai puncak) | 50 | 63 | 80 | 100 | |
| Frekuensi daya sirkuit sekunder menahan tegangan (1 menit) | V | 2000 | |||
| Urutan operasi terukur | O－0,3S－CO 180S－CO | ||||
| Nilai durasi arus hubung singkat | S | 4 | |||
Menilai arus putus bank kapasitansi tunggal / berurutan Atur arus putus | A | 630/400 (40KA adalah 800/400) | |||
| Rated kapasitor bank Inrush membuat arus | KA | 12,5 (Frekuensi≤1000Hz) | |||
| Waktu pembukaan (tegangan pengenal) | MS | 20～50 | |||
| Waktu penutupan (tegangan pengenal) | MS | 35～70 | |||
| Kehidupan mekanis | waktu | 10.000 | |||
| Waktu pemutusan arus hubung singkat terukur | waktu | 50 (40KA adalah 30) | |||
| Keausan yang diperbolehkan mengakumulasi ketebalan kontak bergerak dan statis | mm | 3 | |||
| Nilai tegangan operasi penutupan | ay | AC110/220DC110/220 | |||
| Nilai tegangan operasi pembukaan | ay | AC110/220DC110/220 | |||
| Tegangan pengenal motor penyimpanan energi | ay | AC110/220DC110/220 | |||
| Nilai daya motor penyimpanan energi | w | 70 | |||
| Waktu penyimpanan energi | S | ≤15S | |||
| Jarak buka kontak | mm | 11±1 | |||
| Pukulan kontak | mm | 3,5±1 | |||
| Hubungi waktu bouncing | MS | ≤2 (40KA≤3) | |||
Pembukaan dan penutupan tiga fase heterogenitas | MS | ≤2 | |||
| Kecepatan pembukaan rata-rata (depan 8mm) | MS | 0,9～1,3 | |||
| Kecepatan penutupan rata-rata | MS | 0,5～0,8 (40KA adalah 0,5～0,9) | |||
| Membuka amplitudo pantulan kontak | MS | ≤3 | |||
| Resistansi sirkuit utama | Ω | ≤50(630A) ≤45(1250A) ≤35(1600～2000A) ≤25(di atas 2500A) | |||
| Menutup tekanan kontak | N | 2400±200 (25KA) | |||
| 3100±248 (31,5KA) 4250±250 (40KA) | |||||
