| Tempat asal: | Cina |
| Nama merek: | Metalwork |
| Sertifikasi: | CE, ISO, CCC |
| Nomor model: | VS1-24KV |
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | Negotiable |
| Kemasan rincian: | Paket kayu lapis |
| Waktu pengiriman: | 20 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 100 set per bulan |
| Model: | VS1 (ZN63A)-24KV | Melebihi kapasitas: | 20, 25, 31,5KA |
|---|---|---|---|
| Nilai Tegangan: | 24KV | Dinilai Saat Ini: | 630A, 1250A,1600A, 2000A, 2500A, 3150A |
| Kehidupan Mekanis: | 10.000 kali | Tegangan motor: | DC/AC 110V 220V |
| mekanisme: | Pengisian Energi Pegas | Jaminan: | 1 tahun |
| Cahaya Tinggi: | Pemutus Sirkuit Vakum Dengan Dapat Digambar,Pemutus Sirkuit Vakum 31,5KA |
||

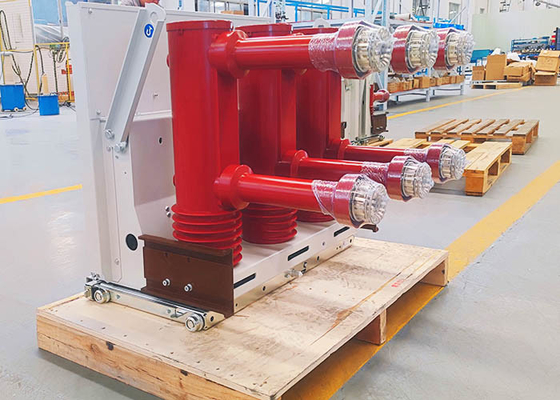

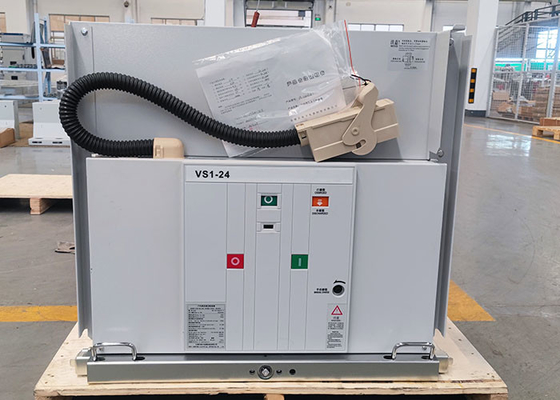

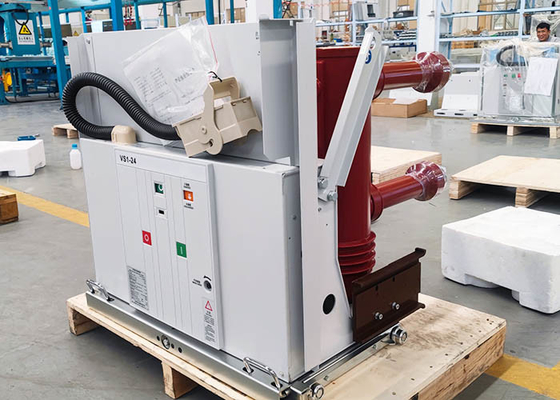

Seri VS1-24Pemutus Sirkuit Vakum Tegangan Tinggi Dalam dan Luar Ruangan adalah AC 50Hz tiga fase, Tegangan pengenal perangkat 2KV.Untuk perusahaan industri dan pertambangan, pembangkit listrik dan gardu induk sebagai tujuan kontrol dan perlindungan peralatan listrik, dan untuk pengoperasian tempat yang sering.
1. Loop sirkuit utama mengadopsi insulasi majemuk.

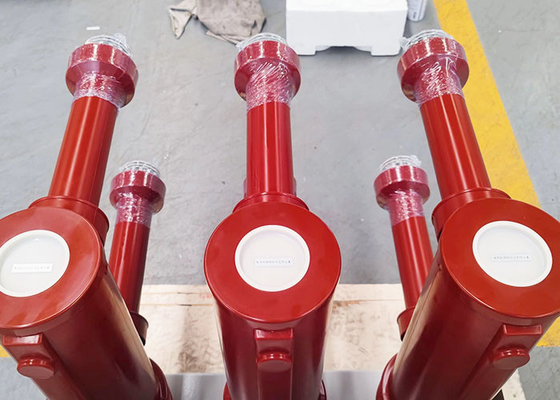

2. Parasut busur vakum diproduksi oleh produsen kelas atas dan kami juga dapat memasang parasut busur vakum asing sesuai dengan kebutuhan pengguna.
3. Nilai saat ini: 630A~3150A.Nilai putus arus hubung singkat: 20K~31,5KA.
4. Daya tahan mekanis: 20.000 kali.
5. Telah lulus uji pengalihan kapasitas listrik dan tidak ada penghidupan kembali.
6. Dapat digunakan di daerah dataran tinggi dengan tegangan 12KV dan ketinggian 4.500 meter.
Parameter teknik:
| Item | Satuan | Tanggal | ||
| Tegangan pengenal |
KV | 24 | ||
| Dinilai impuls menahan tegangan | 125 | |||
| Nilai frekuensi daya jangka pendek menahan tegangan (1 mnt) | 65 | |||
| Nilai frekuensi | Hz | 50 | ||
| Nilai arus pemutusan hubung singkat | KA | 20 | 25 | 31.5 |
| Dinilai saat ini | A | 630 1250 | 630 1250 | 1250 1600 2000 2500 3150 |
| Dinilai menahan arus waktu singkat | KA | 20 | 25 | 31.5 |
| Dinilai puncak arus yang dapat ditoleransi | 50 | 63 | 80 | |
| Nilai arus hubung singkat (nilai puncak) | 50 | 63 | 80 | |
| Frekuensi daya sirkuit sekunder menahan tegangan (1 menit) | V | 2000 | ||
| Urutan operasi terukur | Buka－0,3S－Tutup Buka 180S－Tutup Buka | |||
| Nilai durasi arus hubung singkat | S | 4 | ||
Menilai arus putus bank kapasitansi tunggal / berurutan Atur arus putus
| A | 400/400 | ||
| Waktu pembukaan (tegangan pengenal) | MS | 20～50 | ||
| Waktu penutupan (tegangan pengenal) | MS | 35～70 | ||
| Kehidupan mekanis | waktu | 10.000 | ||
| Waktu pemutusan arus hubung singkat terukur | waktu | 20 | ||
| Keausan yang diperbolehkan mengakumulasi ketebalan kontak bergerak dan statis | mm | 3 | ||
| Nilai tegangan operasi penutupan | ay | AC110/220DC110/220 | ||
| Nilai tegangan operasi pembukaan | ay | AC110/220DC110/220 | ||
| Tegangan pengenal motor penyimpanan energi | ay | AC110/220DC110/220 | ||
| Nilai daya motor penyimpanan energi | w | 70 | ||
| Waktu penyimpanan energi | S | ≤15S | ||
| Jarak buka kontak | mm | 14±1 | ||
| Pukulan kontak | mm | 3,5±1 | ||
| Hubungi waktu bouncing | MS | ≤2 | ||
Pembukaan dan penutupan tiga fase heterogenitas | MS | ≤2 | ||
| Kecepatan pembukaan rata-rata (depan 8mm) | MS | 1,4±0,2 | ||
| Kecepatan penutupan rata-rata | MS | 0,7±0,2 | ||
| Membuka amplitudo pantulan kontak | MS | ≤2 | ||
| Resistansi sirkuit utama | Ω | ≤80(630A) ≤60(1250A) ≤40(1600～2000A) ≤25(di atas 2500A) | ||
