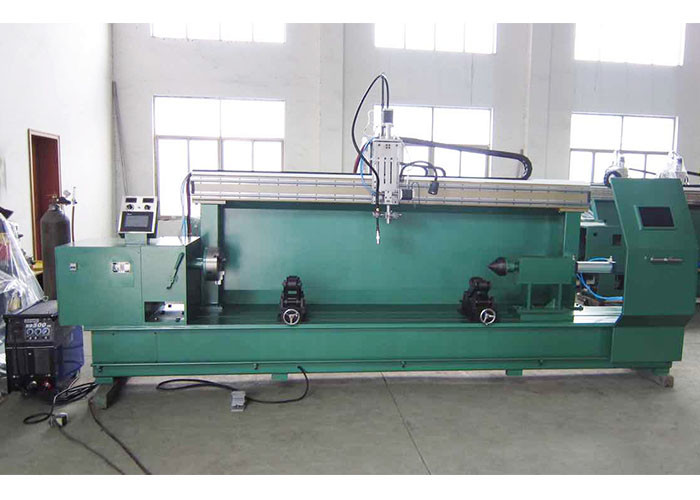

Silinder Oli Hidraulik Peralatan Pengelasan Otomatis Circumferential Seam Welding Machine

Mesin Pengelasan Silinder Oli Hidrolik Otomatis Horizontal Circumferential Seam

Persyaratan benda kerja:

1) Obyek pengelasan: pengelasan silinder dan dasar silinder V, pengelasan berbentuk U, pengelasan silinder dan flensa;

2) Bahan: Tabung Baja ST 52 Baked dan Shank Steel SAE 1045;

3) Diameter silinder: ¢ 40 ～ ¢ 450 mm;

4) Panjang benda kerja: 100 ~ 3000mm;

5) Ketebalan silinder: 5 ~ 50 mm.

Ikhtisar peralatan:

Persyaratan fungsional:

1) Memenuhi pengelasan pengelasan berbentuk silinder V dan bagian bawah silinder, dan fillet las antara silinder dan flensa;

2) mesin las pecial s mengadopsi mode rotasi benda kerja dan memperbaiki pistol las; obor las dilengkapi dengan mekanisme penyesuaian mikro dan perangkat penyesuaian sudut dua sumbu, yang dapat menyesuaikan sudut pengelasan yang berbeda; pengangkatan obor las dikendalikan oleh motor, motor penggerak menggerakkan pistol pengelasan untuk berayun; perangkat topping tailstock mengadopsi kontrol tekanan udara. Kepala mesin menggunakan tiga dudukan penjepit cakar. Perangkat ini dapat dioperasikan secara otomatis, manual dan semi-otomatis;

3) Peralatan mengadopsi sistem kontrol programmable controller (PLC) untuk mewujudkan proses produksi otomatis.

Fitur utama :

1) proses pengelasan: pengelasan CO2 diadopsi, benda kerja diputar, dan obor las adalah osilasi dan pengelasan multi-layer.

2) Daya las: catu daya las menggunakan mesin las gas terlindung plus pengumpan kawat.

3) Persyaratan posisi pengelasan: penjepitan posisi horizontal, operasi.

4) struktur mesin khusus: Alat mesin las terbuat dari baja karbon, yang solid dan stabil. Mekanisme aktif dan tailstock bertekanan diatur di kedua ujung perangkat. Kepala diperbaiki dan tailstock disesuaikan.

5) Kepala mesin aktif: Rotasi benda kerja didorong oleh motor frekuensi variabel + peredam + penjepit tiga rahang. Pergerakannya stabil dan pengaturan kecepatan stepless; seluruh tailstock dipandu oleh rel (menampung benda kerja dengan panjang yang berbeda).

6) Tailstock: Bagian atas bagian yang ketat mengadopsi ujung tekanan udara.

7) Mekanisme pengelasan obor bergerak: Mengadopsi tekanan udara untuk mengontrol pengangkatan obor. Obor las yang diayun oleh motor memiliki jarak pengangkatan otomatis antar lapisan. Ukuran ayunan kiri dan kanan obor las dapat disesuaikan, yang dapat diatur sesuai dengan kebutuhan produksi.

8) Mekanisme braket: Ketika diameter benda kerja berbeda dengan menyesuaikan pembukaan bingkai rol, bagian tengah masih konsisten dengan bagian tengah rotasi.

9) Pelindung pintu dan badan kotak: pintu geser bergerak disediakan di depan, dilengkapi dengan kaca pelindung pengelasan untuk mengamati kondisi pengelasan dan mencegah radiasi busur perlindungan dan kerusakan percikan pengelasan pada tubuh manusia, terintegrasi dengan pintu, perangkat terlihat indah.

10) Sistem kontrol tekanan udara: teleskopik ujung atas, desain sistem disesuaikan dengan standar nasional.

11) Sistem kontrol listrik: Programmable controller (PLC) digunakan sebagai unit kontrol utama, dan titik output dilindungi oleh relai perantara. Layar sentuh tampilan Cina digunakan sebagai antarmuka dialog penyesuaian parameter. Layar sentuh dapat mengatur tegangan dan arus pengelasan pada setiap lapisan. Atur kecepatan pengelasan dan kecepatan ayun setiap lapisan, dengan fungsi mengangkat obor otomatis, fungsi manual dan otomatis.

12) Penyesuaian spesifikasi pengelasan digital penuh dapat direalisasikan pada konsol, pengaturan dapat diimplementasikan, kecepatan pengelasan dapat disesuaikan secara bertahap, tampilan numerik, preset jumlah cincin pengelasan.

13) Secara terpisah mengatur kabinet kontrol listrik dan kotak operasi, gunakan rantai tangki kabel standar untuk mengambil kabel, pipa udara, dll.

14) Perangkat proteksi: jika peralatan tidak normal, perangkat otomatis berhenti dan tetap diam, dan panggilan dilanjutkan.

15) Warna peralatan: cat biru, apel hijau atau warna yang ditentukan oleh pengguna (pengguna perlu memberikan kartu warna standar).

Konfigurasi utama:

Foto-foto benda kerja pengelasan:
