Mesin Lipat Ribbing Otomatis, Mesin Terkait Pemanas Air Surya

Mesin Lipat Ribbing Otomatis, Mesin Terkait Pemanas Air Surya

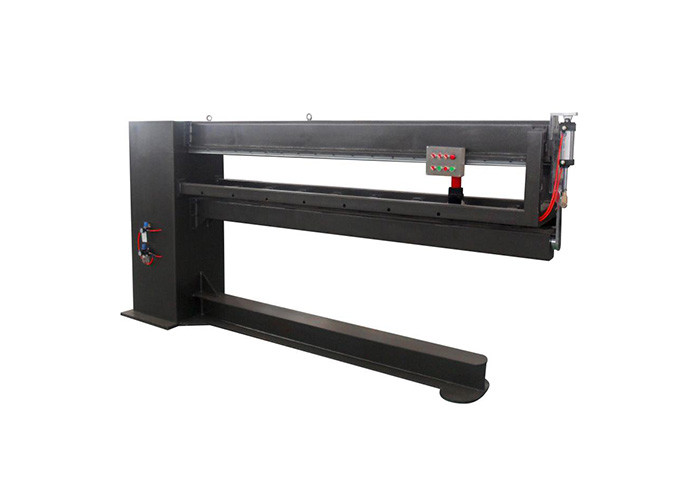

1. L2000mm Jenis Terbuka Otomatis Barrel Tabung Mesin Ribbing
Deskripsi Produk:
Perangkat ini terutama digunakan untuk melipat iga penguat di kedua sisi lubang tabung vakum dari pemanas air surya, dan menempatkan lubang tabung vakum di pesawat, yang meningkatkan kekuatan lubang tabung vakum sebesar 2-3 poin, dan juga mencapai lubang tabung tidak cacat selama operasi, adalah energi matahari. Salah satu peralatan yang diperlukan untuk industri manufaktur pemanas air.

Parameter teknis:

Fitur:
1) Peralatan dilas oleh pelat baja dan bagian baja lainnya.
2) Peralatan menggunakan udara tekan untuk mengangkat dan menurunkan silinder sebagai kekuatan kompresi atas dan bawah.
3) Perangkat ini mengadopsi perangkat penguncian sederhana, melalui pengangkatan dan penurunan silinder, silinder diikat ke posisi kerja dengan erat selama pekerjaan, dan benda kerja diekstraksi setelah perangkat penguncian selesai.
4) Saat menggunakan, letakkan ujung depan silinder ke dalam slot posisi, dan kemudian tekan tombol atas dan bawah dari silinder untuk menekan silinder dan rel panduan tulang rusuk, mulai catu daya motor, pindahkan roller tekanan, dan membuat mesin iga bergerak dari belakang ke belakang untuk mencapai iga. Salah satu tujuan untuk mencetak.

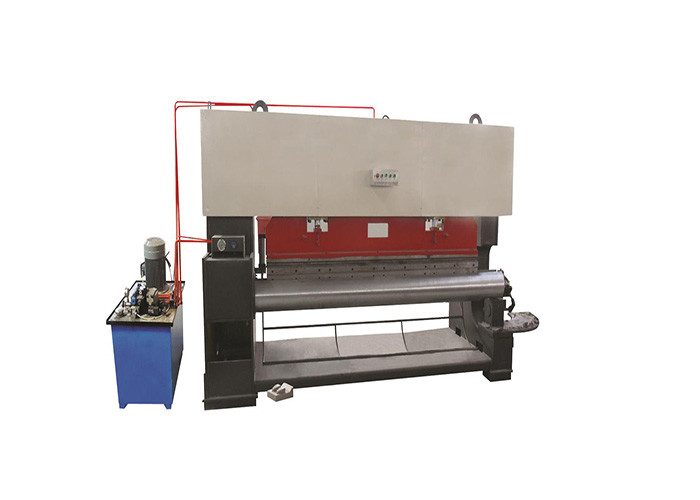

2. L2000mm Mesin Pengatur B utum P oumatik yang utomatis
Kondisi kerja:

Parameter & persyaratan teknis:
1) Nilai tegangan: 380VAC 50HZ
2) Nilai daya: 1.5KVA
3) Lipat tinggi / lebar: sesuai dengan kebutuhan pelanggan, jika tidak ada persyaratan khusus, dapat dibuat sesuai dengan persyaratan konvensional.
4) Tekanan udara terkompresi: 0,25 mMpa ~ 0,6 mMpa
5) Bagian listrik dari masa garansi satu tahun.
6) Perangkat ini dapat memadatkan tangki air yang telah tertekuk, dan terbentuk sekaligus. Kecepatan kerjanya cepat dan lapisan tangki air lurus dan cepat, dan penampilannya indah. Ini adalah peralatan mulut datar yang ideal untuk berbagai wadah barel pelat tipis.

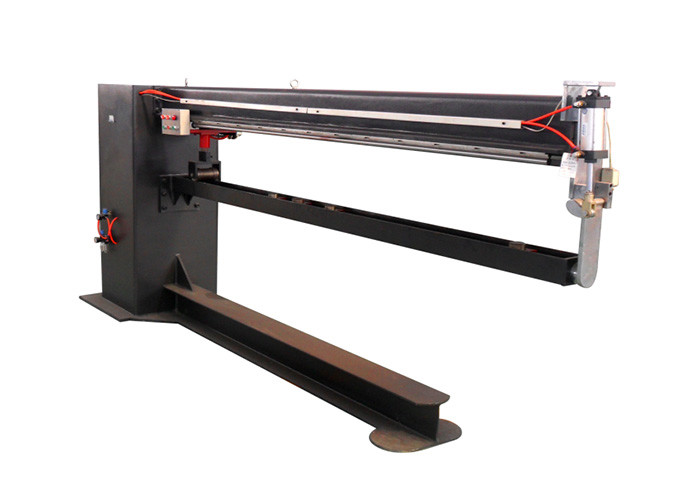

3. L2000mm Mesin F uting tua
Lingkup aplikasi:
Peralatan ini cocok untuk pelat mutiara, aluminium-seng berlapis, stainless steel, plat fluorotitanium dan bahan lainnya. Sangat cocok untuk melipat dan menekan dalam kisaran L2000mm, dan ketebalan benda kerja adalah 0,4-1mm. Diameter silinder berkisar antara 100 hingga 500 mm.

Metode dan standar pembuatan:
1) Cetakan terbuat dari baja perkakas karbon dan diproses dengan menyelesaikan penggilingan dan penggilingan. Perlakuan panas permukaan.
2) badan pesawat terbuat dari pelat baja karbon berkualitas tinggi Q235 pengelasan, bahan-bahan yang indah, untuk memastikan kekakuan badan pesawat, tingkat deformasi kecil.
3) Kantilever terbuat dari 45 baja, dan mesin bubut besar dan mesin penggiling eksternal digunakan untuk memproses lingkaran luar. Milling slot dengan milling gantry besar. Setelah perlakuan panas, pengepresan dingin, pelapisan krom dan pemrosesan lainnya. Kekakuan yang baik, kekerasan permukaan yang tinggi, ketahanan aus, dan ketahanan karat.
4) Bagian dukungan pneumatik kantilever, sistem baik-baik saja, posisi akurat. Dapat menahan tekanan kantilever.
5) Lengan keseimbangan terbuat dari 45 baja, dan lingkaran luar diproses oleh mesin bubut besar. Lengan pengambilan pengelasan tepat, memastikan silinder disinkronkan ke atas dan ke bawah.
6) Bagian lain didasarkan pada standar pembuatan peralatan nasional dan diproses melalui berbagai proses. Standar spesifik didasarkan pada standar internal.

Metode dan standar penerimaan:
Kecepatan kerja peralatan adalah 15 kali / menit, setiap barel membutuhkan 4 kali untuk menyelesaikan proses (termasuk jigsaw), pemuatan dan pembongkaran manual, efisiensi kerja tinggi, penampilan cantik, dan kinerja stabil. Ini adalah tepi lipat yang ideal untuk semua jenis wadah barel plat tipis. Peralatan terintegrasi press-fit.

Sketsa kerja:

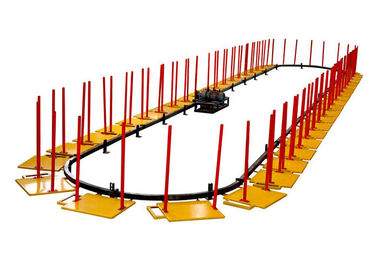

4. U- Line F oam Line
Deskripsi Produk:
Jalur produksi adalah jalur produksi busa surya sirkulasi jalur horizontal dengan 18-36 stasiun (stasiun harus ditentukan). Ini mengadopsi tipe mobil berbentuk U dan digerakkan oleh peredam motor. Lini produksi terutama terdiri dari penjepitan manual, penyumbatan manual, siklus mengemudi, (penutupan penjepit), pengisian manual, pemanasan dan siklus curing, pemotongan manual dan berbusa. Lini produksi dapat terus-menerus didaur ulang, juga dapat bekerja selangkah demi selangkah, memiliki karakteristik struktur kompak, operasi sederhana, transmisi stabil dan efisiensi produksi tinggi, dan banyak digunakan dalam produksi berbusa massa matahari.

Parameter teknik:
1) Mengisi formulir: pengisian manual vertikal
2) Media pengisi: POL + ISO (CFC11 atau HCFC141b)
3) Ketukan pekerjaan di lini produksi: sekitar 60 detik (tergantung pada tingkat kemahiran pekerja)
4) Jumlah stasiun: 18-36
5) Kapasitas gas: 1/2 "(0.5MPa)
6) Suhu oven: 50 ° C ± 10 ° C
7) Kapasitansi: sekitar 50KW (380V, 50HZ)
8) Waktu curing: ≥ 20 menit
9) Pemrograman listrik sepenuhnya diimpor.
10) Bagian listrik dari masa garansi satu tahun.
