Uncoiling Leveling Coil Cutting Machine Memotong Garis Panjang 5x1250 Untuk Tiang Cahaya

Potong ke Panjang Baris untuk Tiang Cahaya

Aplikasi:

Saya t adalah untuk bahan tiang lampu uncoiling, leveling, cutting, slitting edge slitting dan taper slitting, untuk mendapatkan satu sisi lebar kecil, satu sisi lebar pelat baja besar.

Garis ini digunakan untuk gelung stainless dengan spesifikasi yang berbeda, melalui pemotongan uncoiling-leveling hingga pelat rata sesuai panjang yang dibutuhkan.

Baris ini masuk akal dalam tata letak, pengoperasian mudah, otomatisasi tingkat tinggi yang dapat memproses semua jenis koil stainless, koil berwarna, koil aluminium, koil galvanis, atau koil cat. Garis ini secara luas diterapkan dalam industri pengolahan pelat logam, seperti mobil, wadah, alat rumah tangga, pengepakan, bahan konstruksi, dll.

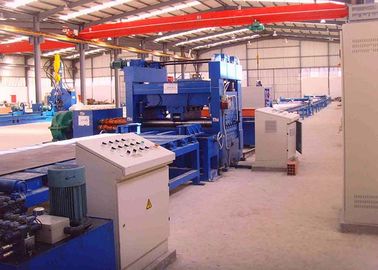

Baris ini terdiri dari koil mobil, uncoiler kepala ganda, penekan & penuntun hidraulik, kepala sekop, perangkat penjepit, perata, perangkat pengukur panjang servo, geser cluth pneumatik, konveyor tali, penumpuk pneumatik, bongkar mobil, sistem listrik, dll. sebagai sarang lipat, perangkat kemudi, dll.

Parameter Teknis dan Perangkat yang Dibuat:

Peralatan termasuk:

1. Baja coil memuat dolly mobil:

Atas dan ke bawah: Hidraulik

Bergerak horizontal: bermotor

Berat pemuatan maksimum: 15 Ton

2. Hidrolik double-head tipe payung decoiler:

Termasuk: Motor off pay, Motor, peredam,

Sistem rantai mengambil shift untuk memutar. Arah rotasi bisa searah jarum jam dan searah jarum jam.

Buka dan tutup: Hidrolik

Berat pemuatan maksimum: 15 Ton

3. Perangkat pemandu hidraulik, kepala sekop, pinch and feeding:

Ini untuk membawa kepala koil baja ke unit pengisian, hidraulik ke atas dan tekan untuk menghindari gulungan baja longgar.

Rotasi dua rol mengumpankan material ke unit slitting edge. Rol atas atas dan bawah: hidrolik

4. Cara kerja tengah bergulir: 4 m

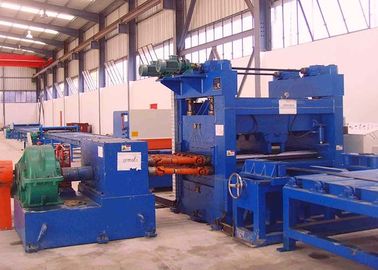

5.Leveling unit: (dua tipe awam),

Termasuk: motor yang dapat disesuaikan kecepatan, peredam, gearbox.

Roller leveling berurusan dengan perawatan panas, 40Cr. HRC48

Rol ke atas dan ke bawah total 13. (termasuk 1 pasang pinch roller)

Gerakan naik dan turun basis rol digerakkan oleh motor melalui sistem cacing.

Itu dengan satuan pengukur panjang:

Diputar encoder mengirimkan siginal panjang ke sistem kontrol dan mengontrol panjang tertentu.

6. Mesin pemotong:

Termasuk: Hidrolik balok geser geser Q12Y-6 * 2000.

7. Unit menggorok tepi ganda.

Ini untuk menggorok tepi pelat baja canai panas untuk mendapatkan lebar yang tepat untuk tiang lampu.

Ini didasarkan pada prinsip geser geser untuk memotong lembaran baja. Ada boneka di depan unit slitting. Ini untuk mengontrol pemotongan lurus. Dengan mengubah posisi mata pisau untuk mendapatkan lebar yang berbeda dari ukuran yang berbeda dari tiang lampu.

Termasuk:

Meja pendukung dengan rel

Sepotong penjepit boneka, satu potong

Unit celah tepi tipe pisau ganda dengan motor dan gear box.

8. Unit menggorok lancip

Mesin lancip menggorok didasarkan pada prinsip geser bergulir untuk memotong lembaran baja. Ada boneka di depan unit slitting. Ini untuk mengontrol tingkat pemotongan lancip. Dengan mengubah posisi stopper pada dolly untuk mengontrol tingkat menggorok lancip.

Termasuk:

Meja pendukung dengan rel

Sepotong penjepit boneka, satu potong

Unit celah tepi tipe pisau tunggal dengan motor dan gear box.

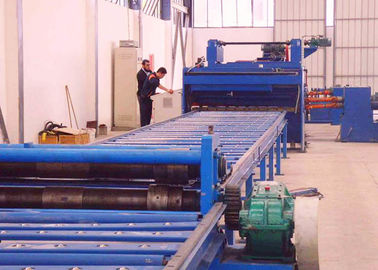

9. Meja penyangga tipe bola 12 m untuk lembar lancip yang sudah jadi

10. Sistem kelistrikan:

Tabel kontrol pusat.

PLC, inverter driver AC memiliki fitur respons cepat dan aktivitas yang baik, yang secara efektif dapat mengontrol akurasi pengukuran dan kecepatan lari.

16. Sistem hidrolik:

Tenaga hidrolik 25L / mnt

Termasuk: stasiun hidrolik, katup, tangki minyak, sambungan, pipa lunak, pipa keras dan sebagainya.
