Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Berat badan: | 0,1-20 T | cara operasi: | Cotrol Tangan Jarak Jauh |
|---|---|---|---|
| Memutar sudut: | 360 derajat rotari tak terbatas | Diameter meja kerja: | 800-1400mm |
| sudut putar: | ± 90 | Nama Produk: | pipa peralatan pengelasan |
| Cahaya Tinggi: | peralatan las pipa,peralatan alat las pipa |
||

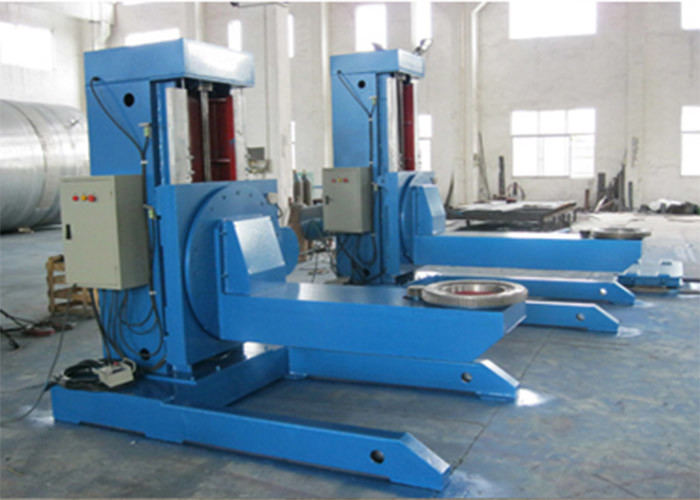

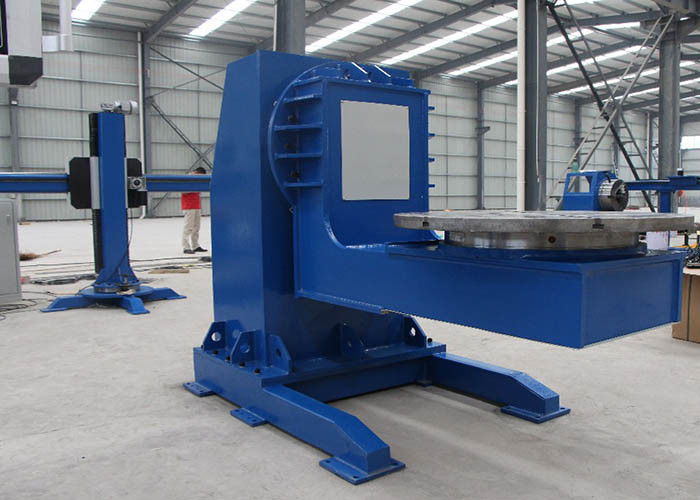

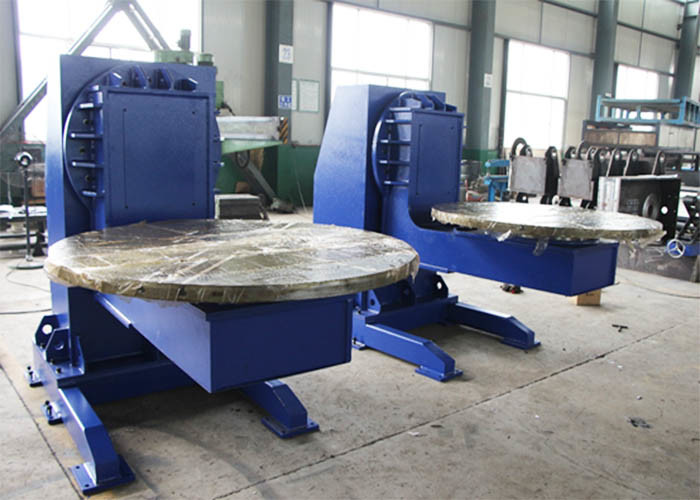

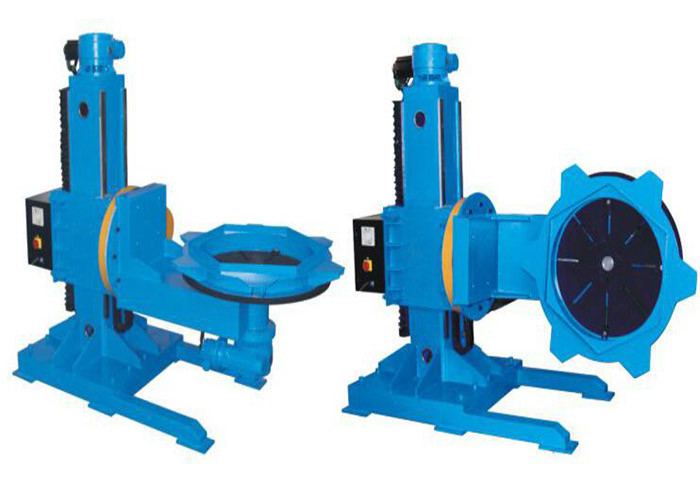

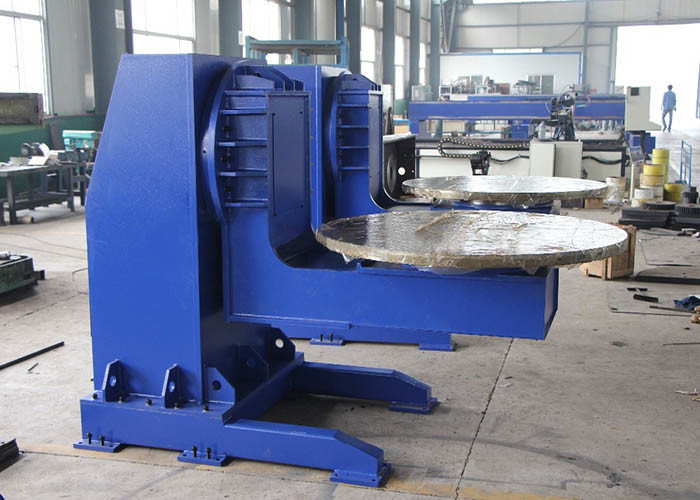

LHB Series Automatic L-Shape Welding Positioner tipe L
Posisi pengelasan terdiri dari mekanisme turing dan menjungkirbalikkan meja kerja, memutar dan menjungkirbalikkan membuat benda kerja untuk mencapai pengelasan yang wajar dan sudut pemasangan dengan meninggikan meja kerja, putaran meja kerja adalah konversi frekuensi yang bisa mendapatkan kecepatan pengelasan yang memuaskan.
Karena eksentrisitas dan pusat gravitasi, semakin lama dan lebih banyak offset dari benda kerja pusat gravitasi, model besar harus dipilih. Tolong beri kami bentuk dan berat benda kerja, juga teknologi pemrosesan, kami bisa memberi Anda ide yang cocok.
Bagian-bagian mekanis peralatan terutama terdiri dari mekanisme putar, mekanisme pergantian, mekanisme pengangkatan dan bingkai.
The berputar, menjungkirbalikkan dan mengangkat benda kerja, untuk masing-masing, didorong oleh motor servo. Masing-masing motor servo bekerja bersama peredam kecepatan RV presisi untuk menemukan lokasi tepat.
T Parameter echnical:
| Model | LHB-5 | LHB-10 | LHB-20 |
| Max loading weight (kg) | ≤500 | ≤1000 | ≤2000 |
| Kecepatan putar (r / min) | Regulator servo, 0-3 | ||
| Kecepatan balik (r / min) | Regulator servo, 0-3 | ||
| Sudut diputar (0) | 360 ° retari tak terbatas | ||
| Sudut putar (0) | ± 90 | ||
| Rotating power (kw) | 0,75 | 2 | 3 |
| Menghidupkan daya (kw) | 0,75 | 2 | 3 |
| Akurasi pengulangan ulang (mm) | <0,5 | ||
| Diameter meja kerja (mm) | 800 | 1000 | 1400 |
Keuntungan:
1. Sistem kontrol listrik yang terdiri dari kabinet listrik dan panel kontrol manual sehingga mudah dioperasikan.
2. Dilengkapi dengan slewing bearing yang membantu meningkatkan kapasitas pemuatan dan membuat rotasi halus.
3. Meja kerja diproduksi dengan enam alur baut M30T yang digunakan untuk menjepit dan menempatkan benda kerja.
4. Beberapa alur konsentris diproses pada meja kerja untuk membantu memposisikan benda kerja di bagian tengah.
Aplikasi:
1. Pembuluh tekanan
2. Industri manufaktur pipa
3. Fabrikasi daya angin
4. Pembentukan tangki penyimpanan bahan kimia & bahan bakar
5. Pekerjaan silinder yang berat
