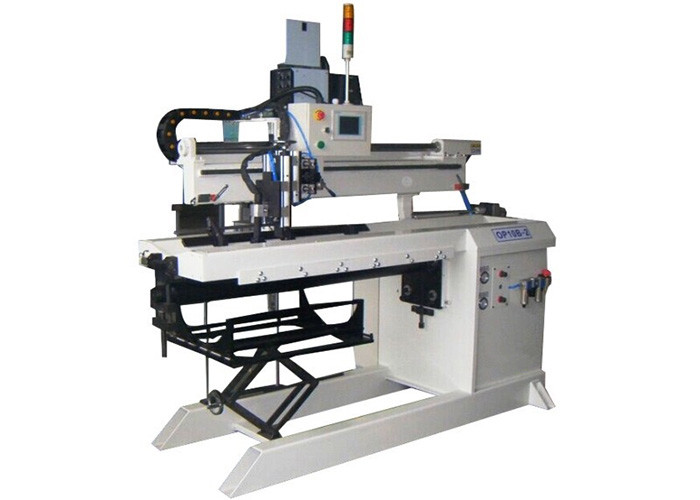

PLC Kontrol MIG Auto Welding Machine, 380V Otomatis Mesin Las Pipa

Mesin Las Jahitan Lonitudinal

• Otomatis seri Longitudinal Seam Welder terutama digunakan untuk pengelasan jahitan longitudinal dari lembaran tipis.

• Ini mengadopsi tipe kantilever, dan terutama terdiri dari bingkai, unit penjepit tipe jari, mandrel pendingin air, kereta keliling, penggeser geser, pengumpan kawat, dan pemegang obor.

• Unit penjepit tipe jari memiliki dorongan khusus dari sel udara, tekanan sel udara disesuaikan antara 0 hingga 7kg / cm2, dan jarak dua tepi jari antara 5 hingga 20mm untuk memenuhi berbagai lebar jahitan pengelasan; Mandrel pendingin air dirancang sesuai dengan diameter dan panjang benda kerja untuk memastikan kekuatannya.

• Bagian atas mandrel dimasukkan dengan memasukkan pendingin air dengan alur untuk pendinginan heat-sink. Ini dapat disesuaikan dengan ketinggian mandrel untuk menangani berbagai ketebalan material. Balok dilengkapi dengan travel carriage yang digerakkan lurus oleh trek dan unit penggerak, kecepatan variabel.

Pengantar:

1. Menjepit benda kerja mengadopsi perangkat kompresi pneumatik dengan kunci, kekuatan seimbang bagian, deformasi kecil benda kerja.

2. Berlaku dalam pengelasan keliman linier berkualitas tinggi, distorsi rendah. Seperti: wadah kimia minyak bumi, pemanas air matahari, pemanas air listrik, pembuatan pipa, dan pengelasan mekanis industri otomotif.

3. Dengan kontrol PLC, drive motor DC, pengaturan kecepatan stepless, sistem kontrol pengelasan otomatis, dan osilasi dengan perangkat linier untuk Opsional.

4. Dengan cincin pelindung dan alur yang berbeda sesuai di belakang jahitan pengelasan, pengelasan bisa 100% penetrasi, dan untuk memastikan pengelasan satu sisi dengan formasi belakang.

5. Ketebalan potongan tukang las adalah 0,4 ~ 8mm, kecepatan pengelasan 0,2 ~ 2,2 m / min.

Sistem pengelasan jahitan longitudinal otomatis dapat menggunakan proses pengelasan yang berbeda, seperti pengelasan; pengelasan gas terlindung, pengelasan plasma, dll.

T Parameter Teknis:

Aplikasi:

Perangkat ini dapat digunakan secara luas di banyak bidang untuk pengelasan jahitan membujur seperti penerbangan, pesawat ruang angkasa, bejana berdinding tipis, suku cadang mobil, peralatan medis, dekorasi bangunan, peralatan rumah tangga, industri manufaktur mesin makanan.

1) Welding torch pneumatik bergerak naik dan turun, benda kerja diperbaiki, jahitan datar.

2) Posisi benda kerja dan pemusatan oleh pneumatik, dan menekan oleh kunci pneumatik, posisi pengelasan tidak dapat diimbangi.

3) Obor las dapat naik dan turun, kiri dan kanan, maju dan mundur dan sudut disesuaikan, untuk memenuhi persyaratan pengelasan.

4) Kontrol seluruh mesin adalah PLC, pengaturan kecepatan frekuensi variabel AC, memastikan keandalan pengiriman.

5) Menambahkan tali dukungan tembaga, memastikan pembentukan sisi terbalik.

6) Bentuk pengelasan dapat diatur, disimpan dan ditransfer. Melalui antarmuka manusia-mesin dapat dengan mudah mengubah parameter dan transisi negara.

Foto benda kerja:
